ARCHLine.XP è il gestore principale della geometria architettonica, le sue funzionalità sono in grado di costruire in modo facile e completo strutture architettoniche complesse, composte di entità avanzate quali mutuare, solai, coperture, porte, finestre, ..

è inoltre in grado di identificare automaticamente i singoli "vani" o locali e le corrispondenti proprietà fisiche (volume, superficie, ecc) e di raggrupparli in Zone.

Affinché al progetto architettonico sia gestibile da Termo ed in particolare sia possibile effettuare l'analisi del fabbisogno energetico la struttura architettonica deve essere "congruente" e allo scopo sono da applicare una serie di attenzioni importanti alla modalità di creazione del progetto architettonico, alcune obbligatorie altre consigliate per il calcolo.

Molte di queste regole fanno parte del normale modo di lavorare all'interno di ARCHLine.XP, tuttavia risulta molto importante prestarne attenzione, specialmente se il modello su cui ci accingiamo a predisporre il calcolo arriva da un'importazione IFC di un modello realizzato da altri.

Vedi i capitoli successivi:

1.Regole Generali

2.Regole Modellazione

3.Roombook e Zonizzazione

4.SET e Proprietà fisiche

5.Analisi Termica

6.Analisi Acustica

Le entità architettoniche disegnate in ARCHLine.XP contengono una rappresentazione grafica gestibile dalle normali proprietà. ARCHLine.XP è inoltre predisposto a memorizzare all'interno di ogni entità il contenuto informativo utile alle applicazioni di calcolo.

Corrispondenza tra Rappresentazione Grafica e Informativa

Per consentire all'utente un approccio più graduale al BIM, la scelta è stata quella di non forzare un collegamento esatto tra la rappresentazione grafica, ed il contenuto informativo dell'entità. L'utente potrà quindi scegliere a propria discrezione se mantenere un collegamento esatto tra la rappresentazione e le informazioni. Il software è comunque in grado di mantenere il contenuto informativo ed utilizzarlo nel calcolo. Sono previsti una serie di "controlli" sulle dimensioni di massima (ad es. congruenza di spessore) delle entità, per evitare che l'utente possa cadere in errore eseguendo calcoli su una geometria non esatta.

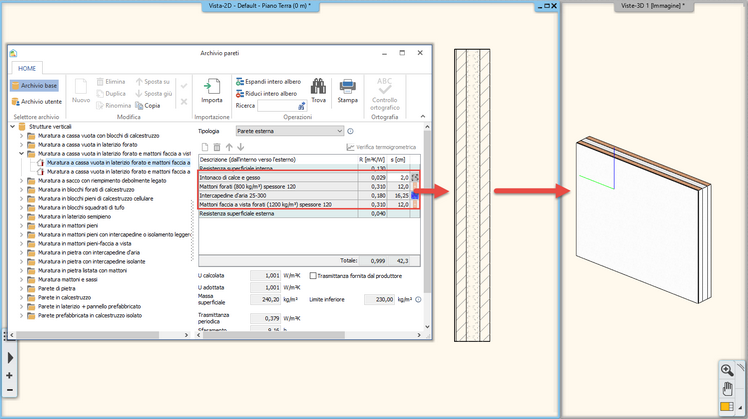

Esempio di struttura ARCHLine.XP la cui rappresentazione grafica è corrispondente alle informazioni fisiche di Termo.

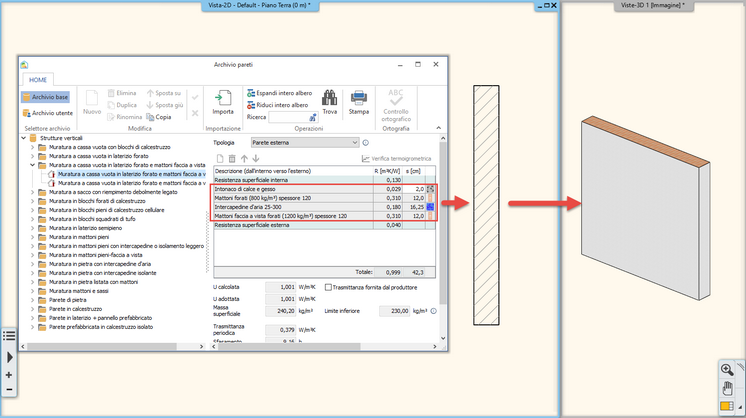

Esempio di struttura ARCHLine.XP la cui rappresentazione grafica non è corrispondente alle informazioni fisiche di Termo.

Assegnare il contenuto informativo

Ai fini del calcolo, E' possibile gestire geometria e informazioni specifiche principalmente in 2 modi:

Trasmettendo il modello SOLO geometrico a Termo

Delegando in esso le operazione di assegnazione delle proprietà specifiche di ogni elemento ai fini del calcolo. In questo caso, una volta in Termo il modello conterrà tutte le strutture senza informazioni, e utilizzando le funzioni presenti in termo sarà possibile definirle. Il modello viene raggruppato automaticamente per elementi simili disegnati in ARCHLine.XP, seguendo questa priorità:

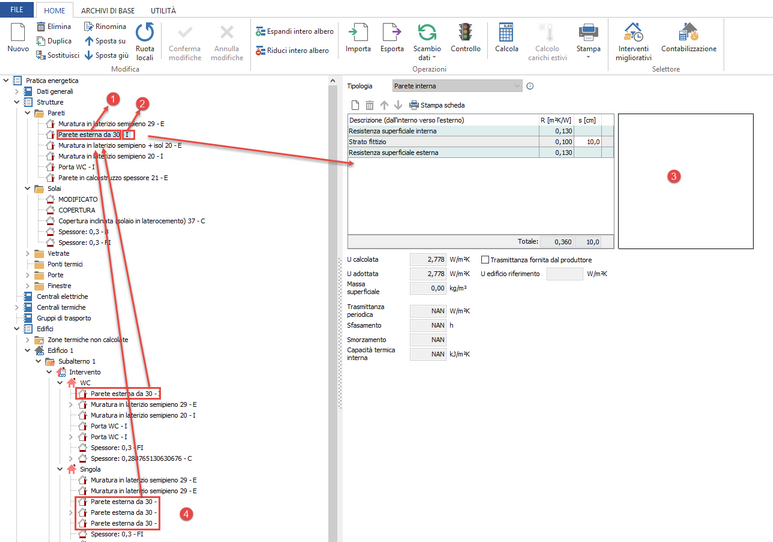

1 - ARCHLine.XP SET + Esposizione

Entità con stesso SET ARCHLine.XP e con esposizione verso altra zona termica della stessa tipologia (Interno, Esterno, Riscaldato, ecc..) vengono raggruppate come una sola struttura:


1.Nome del SET ARCHLine.XP

2.Esposizione, calcolata automaticamente in funzione della zonizzazione

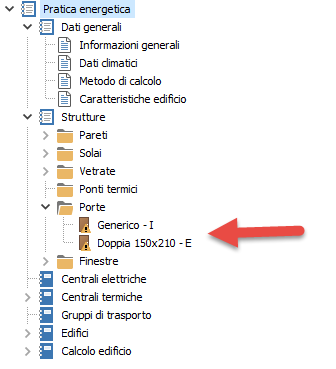

3.Struttura senza informazioni, da definire

4.Istanze della struttura distribuite nel progetto

I SET in ARCHLine.XP: Per maggiori informazioni sul comando si prega di fare riferimento al manuale di ARCHLine.XP (Tasto F1).

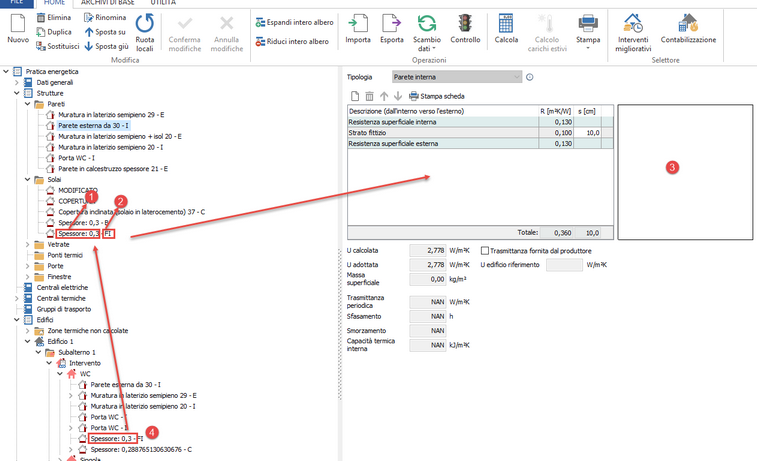

2 - Stessa geometria + Esposizione

Se l'entità non ha un SET, il raggruppamento è per geometria uguale, e con esposizione verso altra zona termica della stessa tipologia (Interno, Esterno, Riscaldato, ecc..):

1.Valore Geometrico dell'entità (può essere spessore per i muri, area per le finestre, ecc.)

2.Esposizione, calcolata automaticamente in funzione della zonizzazione

3.Struttura senza informazioni, da definire

4.Istanze della struttura distribuite nel progetto

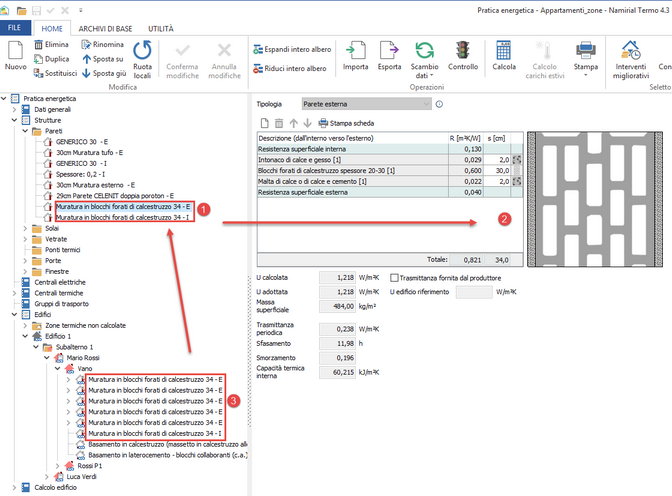

Collegando le informazioni dell'archivio di Termo alle entità ARCHLine.XP

E' anche possibile "collegare" le proprietà specifiche di Termo alle diverse entità architettoniche già all'interno di ARCHLine.XP. Questa operazione consente di trovare un modello "già pronto" al calcolo, una volta avviata l'applicazione Termo o Acustica.

In questo caso la priorità sul raggruppamento delle strutture in Termo la da la struttura di archivio Termo + l'esposizione.

1.Nome struttura di archivio Termo, collegata all'entità ARCHLine.XP, raggruppate per esposizione calcolata automaticamente in funzione della zonizzazione

2.Struttura già definita

3.Istanze della struttura distribuite nel progetto

Per maggiori informazioni sul comando Vedi <SET e Proprietà fisiche>

Avvia Namirial Termo e trasmette il modello di calcolo.

Per maggiori informazioni sul comando Vedi <Analisi Termica>

Avvia Namirial Acustica e trasmette il modello di calcolo.

Per maggiori informazioni sul comando Vedi <Analisi Acustica>
