MURATURE
Non ci sono particolari attenzioni da riservare alla normale costruzione delle murature in ARCHLine.XP. Si deve però tener conto che la muratura è l'entità di confinamento verticale del Roombook/Vano e quindi viene presa quale riferimento del perimetro del Roombook, e questo indipendentemente dall'altezza specifica del muro o dalla sua elevazione.
Cosa significa? significa che il ROOMBOOK viene creato utilizzando la posizione del muro in vista-2D (pianta) ed esteso fino all'intersezione con la soletta o solaio superiore o con la falda tetto (in funzione del tipo di opzione specificata nella creazione del Roombook)
Casi particolari
Consideriamo "normale" la situazione in cui il muro appoggia sul solaio o soletta base e si estende fino al solaio (del piano superiore o di soffitto) o tetto superiore.

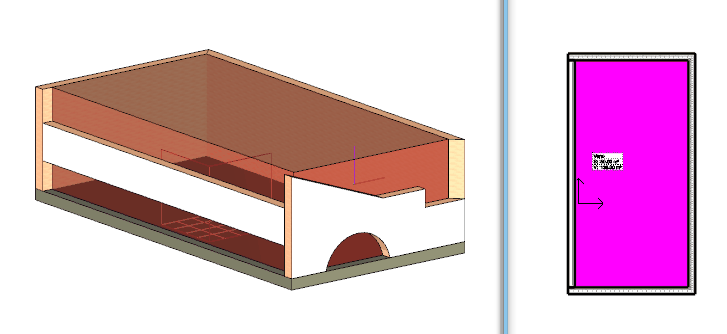

Muro con altezza diversa o sagomato in fronte
Se il muro ha altezza o elevazioni diverse dal roombook, non influisce sul calcolo del Roombook. Cioè viene considerato il profilo in pianta del muro per la generazione del roombook (e sotto e sopra dai soli/tetti).

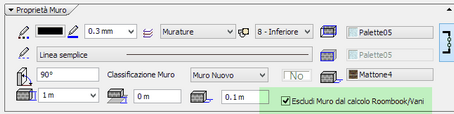

OPZIONE : ESCLUDI MURO dal calcolo ROOMBOOK/Vani

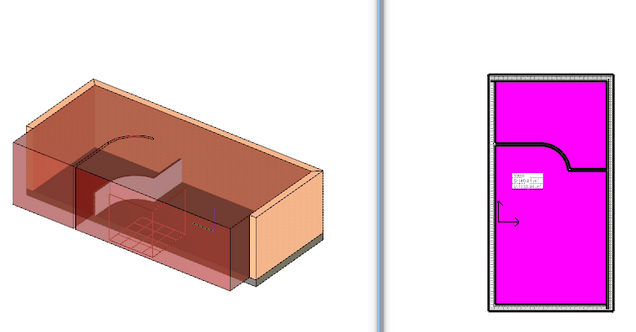

In alcune situazioni può essere necessario indicare che il muro specificato non sia delimitatore di roombook. Ad esempio in tutte le murature di separazione parziale del vano.
OPZIONE : MURO INCLINATO
Le murature inclinate non influenzano la generazione del roombook. In questo caso viene presa a riferimento la linea di riferimento della muratura determinata dal taglio-muro specificato nelle proprietà del muro. Se ad esempio il taglio-muro è= 1m , per la generazione del roombook viene preso in considerazione il profilo del muro ad 1m.

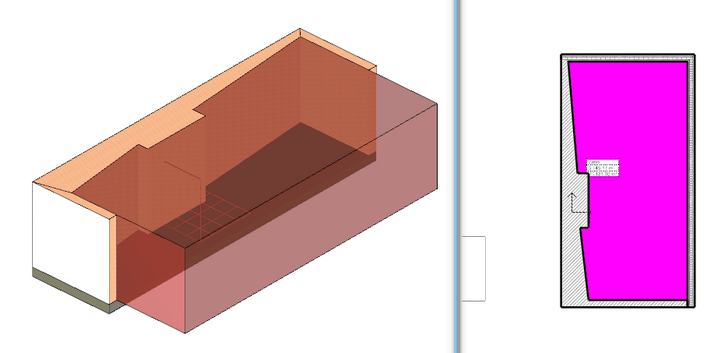

MURO A SPESSORE NON COSTANTE E/O IRREGOLARE
Il calcolo del roombook segue esattamente il profilo della muratura nei casi di muratura a spessore non costante o irregolare.

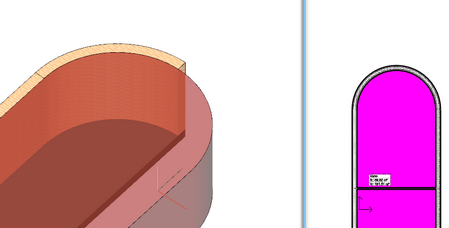

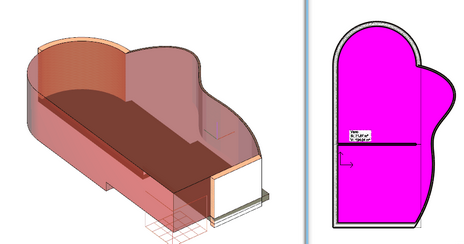

MURO TONDO
Nel caso di murature ad arco o spline, il roombook viene generato anch'esso curvo .
ATTENZIONE al momento non vengono gestite le murature CURVE
SOLAIO
Base del roombook
Il roombook viene generato con riferimento al filo superiore (estradosso) del solaio alla base.
Il parametro elevazione-solaio quindi diventa il riferimento inferiore rispetto al quale viene calcolato il roombook.

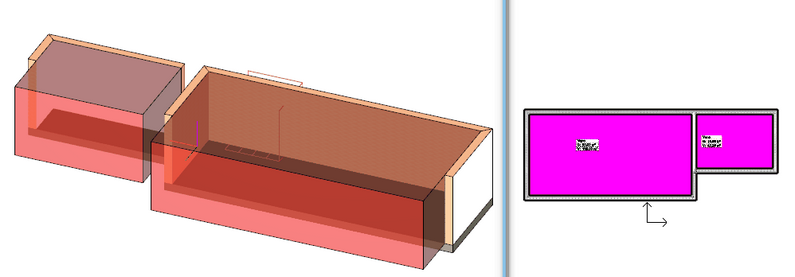

CASO DI SOLAI (Solette) ad altezze diverse nello stesso ROOMBOOK/vano
Nel caso all'interno dello stesso Roombook/Vano siano prsneti più solai di base ad elevazioni diverse, il roombook si adatta alle diverse elevazioni.
(se in corrispondenza del salto di elevazione tra solai c'è un muro di connessione, il muro deve essere attiva l'opzione "ESCLUDI MURO dal calcolo ROOMBOOK/Vani"
TOP del roombook
per quanto riguarda la delimitazione superiore del roombook, sono possibili 3 casistiche:
1.Altezza costante del roombook,
2.Fino al SOLAIO superiore
3.Fino al tetto (falda) superiore

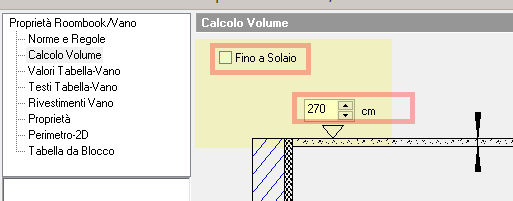

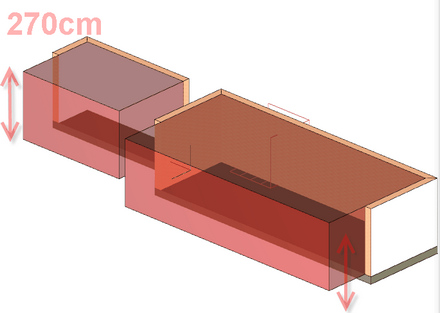

Altezza COSTANTE
In questo caso il roombook viene esteso al valore indicato dell'altezza a partire dalla base solaio (estradosso)

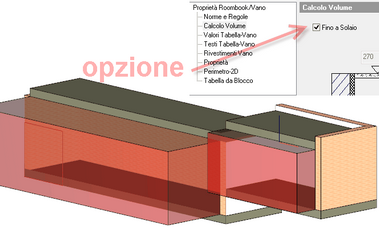

ALTEZZA FINO AL SOLAIO SUPERIORE
in questo caso la delimitazione superiore del roobook è determinata dal solaio superiore sia esso nel piano (soffitto) o soletta del piano superiore.

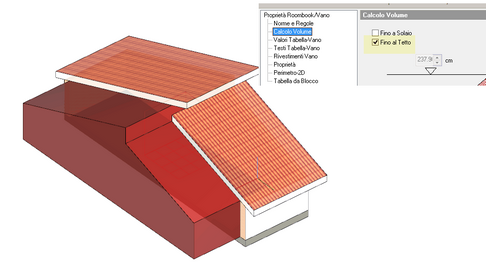

AL TETTO (falde)
nel caso si presente un tetto è possibile specificare che siano le falde del tetto a delimitare l'estensione superiore del roombook.

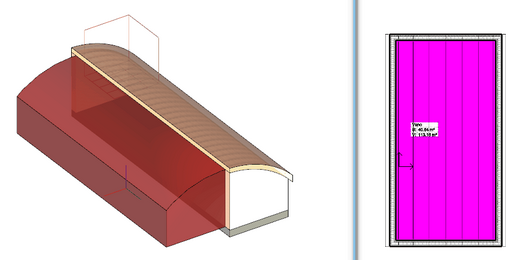

CASO DI TETTO PER SEZIONE
il roombook viene calcolato in modo corretto anche nel caso di coperture a falda non-piana, ad esempio generate per sezione (profilo della sezione del tetto) sia in orizzontale, che inclinato.

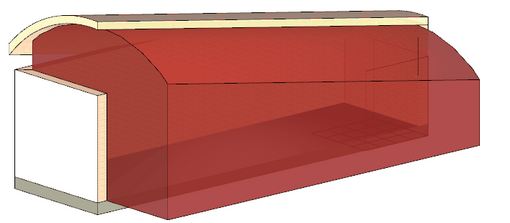

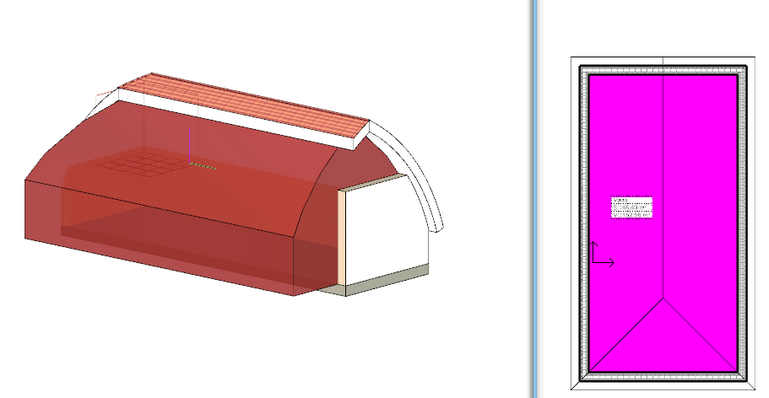

CASO DI TETTO PER GENERATRICE
il roombook viene calcolato in modo corretto anche nel caso di coperture a falda "per generatrice".

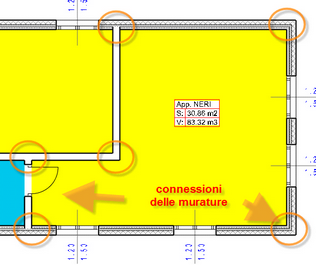

Connessione dei MURI
Si presuppone che esistano e siano geometricamente corretti i Roombook/Vani generati, sia in 2D che in 3D.
É buona regola controllare la corretta generazione del Roombook applicando i vari comandi disponibili premendo il Click-destro sopra la tabella Roombook > PopMenu > Mostra Roombook/Vano (varie opzioni)
Per una corretta creazione dei ROOMBOOK non è obbligatorio ma consigliato che le murature siano connesse tra loro.
Sono accettate anche situazioni in cui le murature si "accostano" anche senza connettersi. In ogni caso deve essere evitato che esista una intercapedine all'intersezione. L'eventuale spazio viene interpretato apertura e il Roombook considera anche l'area adiacente o non viene creato.
> Utilizzare i comandi
sulla barra-principale o su Click-Destro sopra il muro per connettere le murature
PORTE E FINESTRE
Le Finestre e Porte in ARCHLine.XP sono componenti standard di facile gestione e dimensionamento.
Non ci sono particolari attenzioni nell'inserimento delle finestre e porte che vengono interpretate da Termo con le corrispondenti dimensioni.
Vi sono aspetti che possono interessare il dettaglio delle caratteristiche:
Termo legge direttamente la dimensione del foro architettonico e la applica al Serramento associato dall'archivio:

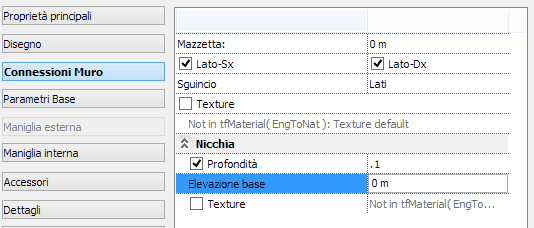

NICCHIA
La finestra può avere tra i parametri una NICCHIA, nella scheda <Connessioni MURO > Nicchia>
Implementazione non attiva

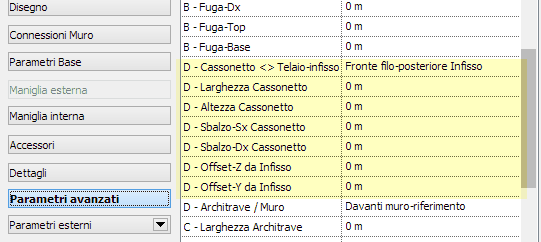

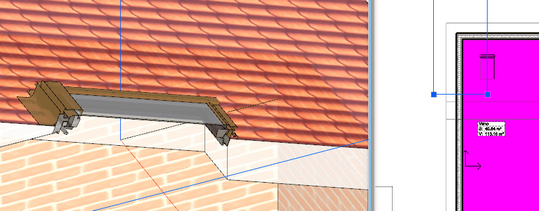

Cassonetto
Nella scheda parametri Avanzati è possibile specificare i parametri del Cassonetto
Implementazione non attiva

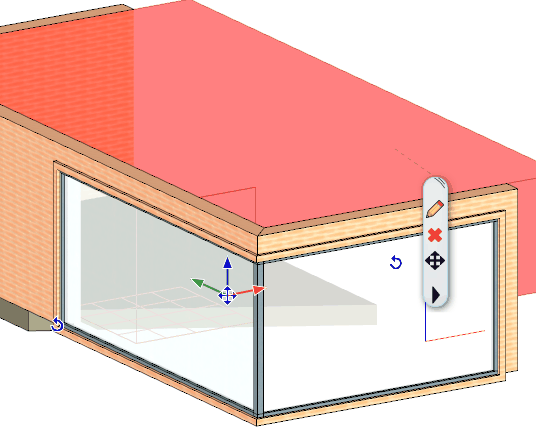

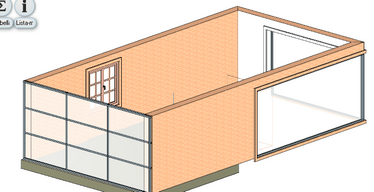

FINESTRE UTENTE - VETRINE - VETRATE CONTINUE
ARCHLine.XP permette di creare direttamente delle Finestre con caratteristiche geometriche libere definite direttamente. Quindi indipendentemente dal fatto che la finestra sia presente nel catalogo specifico, che sia parametricamente adattabili alle dimensioni è possibile creare dei serramenti di geometria "libera". La cosa diventa importante sopratutto nella gestione delle Vetrine, singole oppure su mura ad angolo (vedi fig) oppure finestre ad angolo (su angolo qualsiasi.
VETRATE CONTINUE
In questo caso tutta la superficie del muro viene sostituita da una vetrata.
LUCERNARI
I Lucernari sono posizionabili sulle falde del tetto.
SCALE

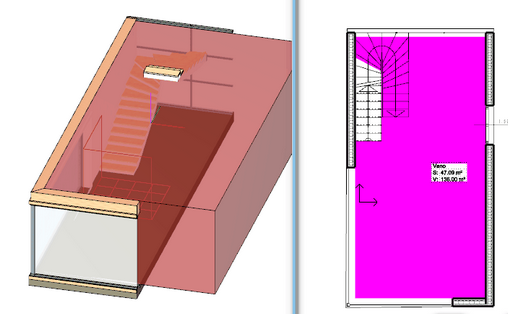

Se l'ambiente contiene una scala il Roombook non viene influenzato ai fini dei valori geometrici globali (volume e superficie), mentre può essere influenzato nel calcolo dei parametri di superficie netta utili al calcolo delle superfici utili calpestabili.

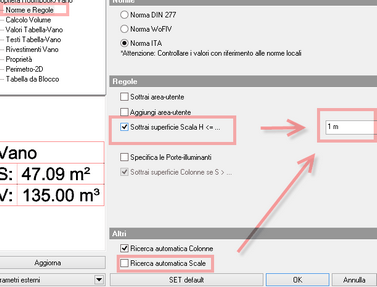

La scala quindi non ha nessun effetto sui valori geometrici per Termo ma li ha invece sul valore dell'area utile calpestabile, infatti nelle opzioni "norma" è possibile specificare il riconoscimento automatico o manuale delle scale nell'ambiente e di impostare il valore di altezza Scala sotto il quale la superficie è considerata NON ABITABILE.
