Per potere effettuare l'analisi con Termo è necessario che nel progetto o nelle parti del progetto vengano create le entità ROOMBOOK in corrispondenza degli ambienti (vani) interessati al progetto.
Sono infatti i Roombook le entità fondamentali che identificano geometricamente gli ambienti e le entità che li delimitano (murature , solai, tetti, finestre, porte)
POSIZIONA ROOMBOOK
La prima operazione è applicare il comando <Posiziona ROOMBOOK > per identificare nel progetto tutti i Vani-Ambienti da analizzare (per maggiori dettagli riferirsi al manuale d'uso di ARCHLine.XP®)
•Applicare il comando <Crea Roombook automatico>,
Per maggiori dettagli sulle proprietà-Roombook vedi <Menu Architettura - Roombook/Vano>
•Premere Clic-Destro sull'icona Roombook per specificare i parametri desiderati del roombook (vedi in seguito i parametri roombook consigliati)
NOTA: (può essere utile e comodo salvare i SET-Roombook con nomi diversi, in questo modo possono essere riutilizzati nel progetto). Se viene salvato anche il template saranno disponibili per tutti i progetti.

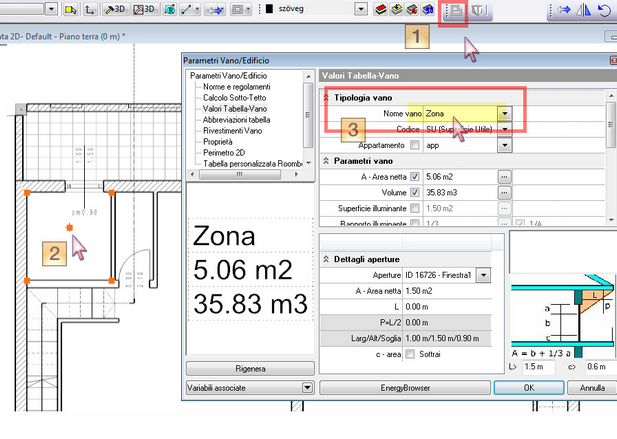

• Selezionare dalla barra strumenti l'icona
.
•Clic all'interno del vano per creare il suo Roombook.
Appare la dialog:
|
Il ROOMBOOK viene geometricamente identificato nel disegno dalla tabella-Vano.
Appare la dialog <Vano-RoomBook>
•(Opz.) digitare il nome (destinazione d'uso) del Vano
•(Opz)Selezionare la ZONA termica a cui appartiene il roombook (vedi Zone e zonizzazioni)
•premere OK e posizionare la tabella-VANO nel disegno (che identifica il roombook)
•Ripetere il comando per tutti gli ambienti da analizzare compresi i sottotetti, cantine ecc. |
PROPRIETA' ROOMBOOK
É molto importante che il Roombook relativo al Vano (ambiente) sia correttamente impostato per la corretta analisi.
Per la descrizione in dettaglio delle proprietà del ROOMBOOK vedi <Menu Architettura - Roombook/Vano>, in questa sezione vengono indicati solo i punti importanti ai fini dell'analisi.
|

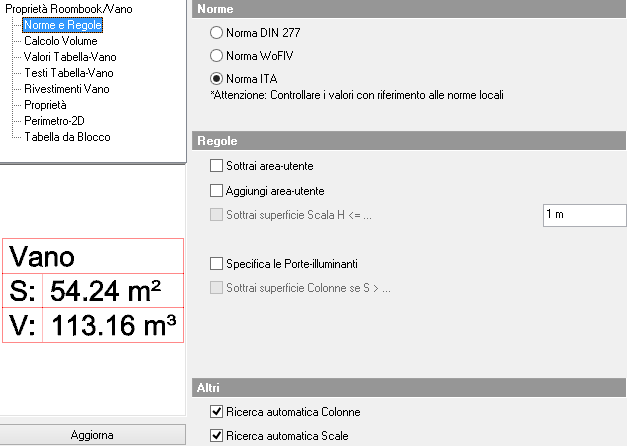

Roombook SCHEDA NORME E REGOLE
La scheda Norme e Regole non influisce nel calcolo del Roombook ai fini della zonizzazione .
I vari parametri e opzioni si riferiscono ai criteri normativi che ARCHLine.XP deve utilizzare per il calcolo delle superfici UTILI, ma non influisce nel calcolo del "volume" roombook .
•Ad esempio l'opzione Aggiungi Area-utente consente di aggiungere una superficie libera a quella delimitata automaticamente dalle murature , (utile ad esempio per il calcolo del rapporto illuminante per i cucinini o aree accessorie) ma non influisce nel ROOMBOOK per l'analisi.
•Allo stesso modo, l'opzione Sottrai superficie Scala (sottoscala) permette di escludere la superficie inferiore al dato limite in altezza, ma vale solo per il calcolo della superficie utile. |
|

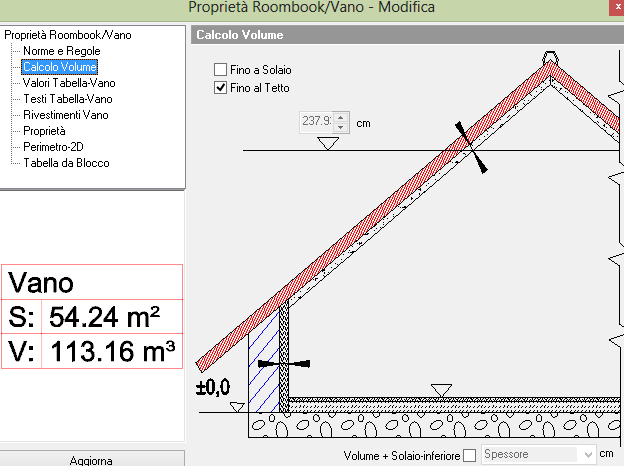

Roombook SCHEDA CALCOLO VOLUME
La scheda CALCOLO VOLUME è FONDAMENTALE ed influisce in modo determinante nel calcolo del Roombook ai fini della zonizzazione e dell'analisi. Sostanzialmente la scheda descrive i tre criteri con cui può essere determinato il volume del Roombook ed particolare ai criteri di determinazione del limite superiore (taglio): (si ricorda che il volume fa sempre riferimento alla solaio-soletta inferiore e alle murature di delimitazione laterale , i criteri specificano solo il comportamento superiore
ALTEZZA FISSA (valore ) Il roombook si estende per un'altezza costante di dato valore (indicato nel campo) a partire dal solaio inferiore. (o piano se non esiste il solaio)
FINO AL SOLAIO (sopra) Il roombook si estende fino al solaio superiore , indipendentemente che il solaio sia nello stesso piano-architettonico (caso del solaio-soffitto) o sia il solaio base (soletta) del piano superiore.
FINO AL TETTO Il roombook si estende fino alla falda solaio del tetto.
>impostare correttamente queste opzioni significa calcolare in modo esatto il volume del Roombook utile per l'analisi. |
|

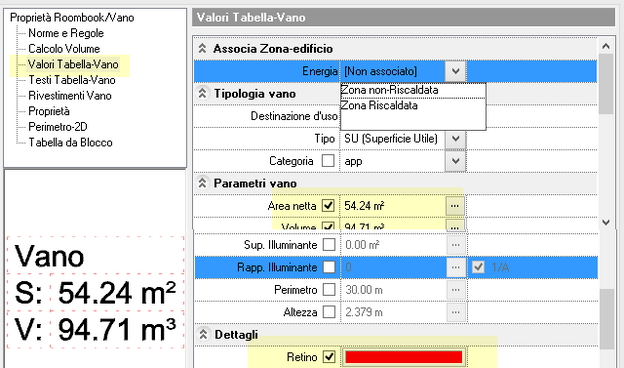

Roombook VALORI TABELLA-VANO
La scheda VALORI TABELLA VANO VOLUME è importante ai fini del calcolo del roombook ma non fondamentale.
Questa scheda si rivolge essenzialmente alla classificazione del Vano ai fini del calcolo del rapporto illuminante ma al suo interno sono presente delle opzioni che possono essere comode.
Assegnazione alla ZONA Se è definita la struttura gerarchica di Zonizzazione, nella parte in alto appariranno le caselle relative alle diverse Zonizzazioni tra cui necessariamente almeno la Zonizzazione = Energia premendo al suo interno per default sono presenti almeno due Zone: (altre Zone possono essere create dall'utente)
•Zona non-Riscaldata •Zona Riscaldata
Selezionare la Zona a cui associare il vano dal punto di vista energetico. Tale operazione consente di assegnare il Roombook alla sua Zona-termica senza dover eseguire questa operazione successivamente.
Spuntare Area Netta - Volume Il Roombook è identificato in vista-2D dalla sua tabella , e la spunta consente di fissare quali dati questa tabella deve avere. Se la tabella-Vano ha scopo solo per l'analisi di tipo termico conviene ridurre questi dati al minimo essenziale.
Dettagli > Retino Se attivata, ed assegnando un colore a piacere, consente di controllare immediatamente la superficie riconosciuta del Roombook . (il Roombook è visualizzabile e controllabile anche in vista-3D )
>impostare correttamente queste opzioni significa controllare in modo esato il volume del Roombook utile per l'analisi. |
Quali VANI?
Per la corretta valutazione del fabbisogno energetico del fabbisogno energetico è necessario indicare tutti i Vani (ambienti chiusi) dell’edificio interessati all'analisi energetica.
Si ricorda che Termo gestisce i sistemi MULTI-ZONE quindi sarebbero da indicare TUTTI I VANI dell'edificio, sia che si tratti di ambienti RISCALDATI che NON RISCALDATI.
Infatti la geometria del volume identificato come ambiente “Non Riscaldato” è necessaria per il calcolo analitico della temperatura di riferimento conforme (vedi appendice A della UNI EN ISO 13789:2008), per edifici o ambienti confinanti non riscaldati (magazzini, autorimesse, scantinati, vano scale, sottotetti, ecc.)
CONTROLLI e VISUALIZZAZIONE VANI (opzioni)
Visualizzare il VANO in Vista 2D
Per visualizzare (controllare) che il vano indicato sia effettivamente quello è consigliato attivare la "colorazione" del Vano in Vista 2D.

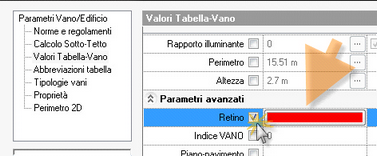

Selezionare l’opzione Retino tra i parametri VANO ed indicare il colore desiderato.
Per Rigenerare i Vani in vista 2D è possibile utilizzare il comando <Rigenera Vani>

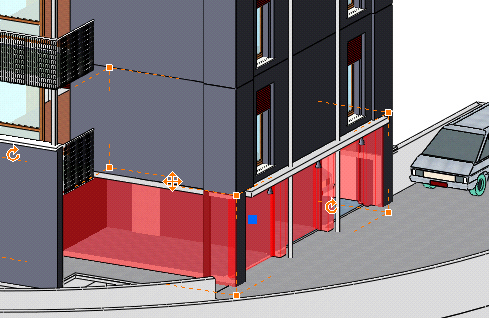

Visualizzare il VANO in Vista 3D

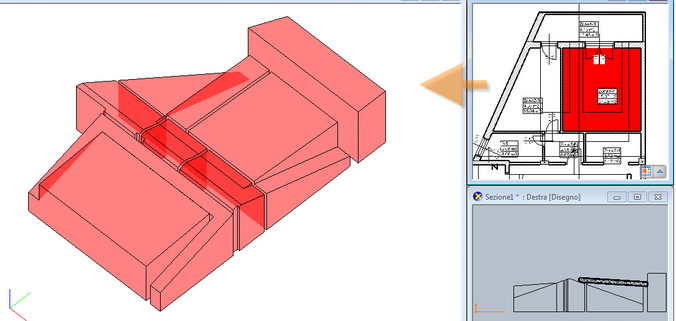

Per un controllo ancora più accurato si consiglia di attivare la visualizzazione dei soli VANI in Vista 3D.

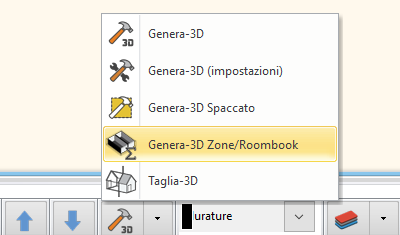

•Premere Dx-Clic sopra la tabella-VANO e nel PopMenu selezionare il comando “mostra volume 3D vano” o mostra volume 3D tutti Vani.
Nella Vista 3D viene visualizzato il Vano selezionato o tutti i Vani.
Il controllo risulta particolarmente importante per i vani sottotetto.
