In questo capitolo vengono illustrate le procedure per collegare le entità del modello architettonico ARCHLine.XP alle strutture di archivio di Namirial Termo.
Collegando le strutture di Termo alle entità di ARCHLine.XP si possono velocizzare notevolmente le operazioni successive in Termo, oltre che mantenere un costante allineamento tra progetto architettonico e progetto di calcolo.
Un altro vantaggio è che le informazioni collegate di Namirial Termo, possono tornare utili durante altre analisi dello stesso modello, come ad esempio il computo metrico attraverso Namirial Regolo, o il calcolo acustico attraverson Namirial Acustica.

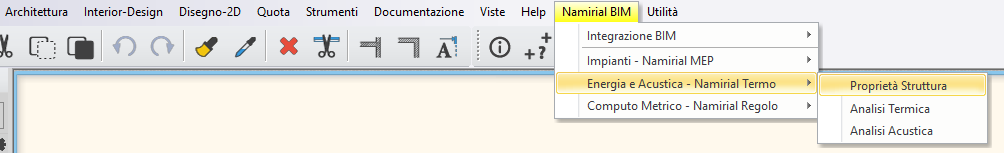

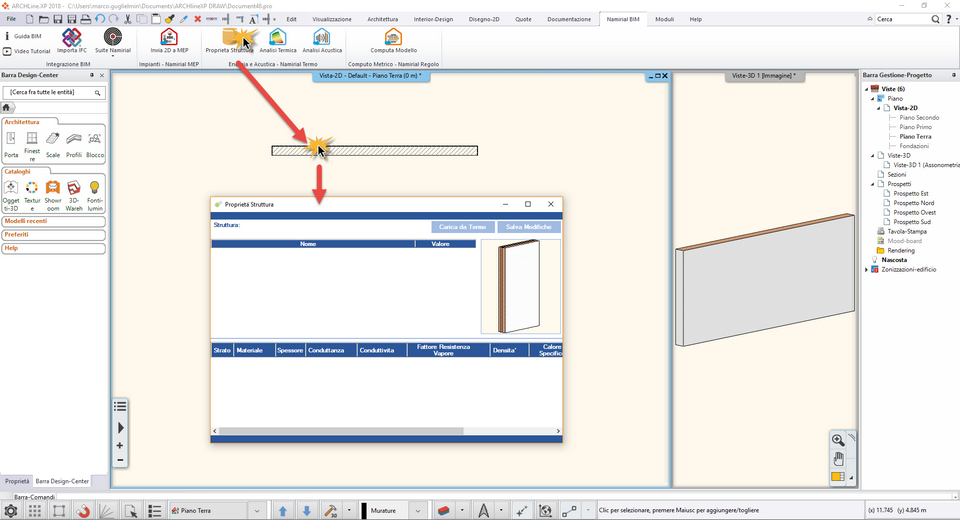

•Cliccare su <Proprietà Struttura>
Appare la dialog:
La dialog visualizza le proprietà della struttura Termo collegata.

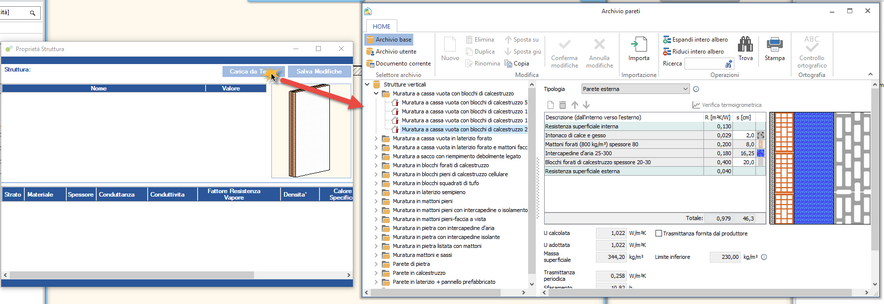

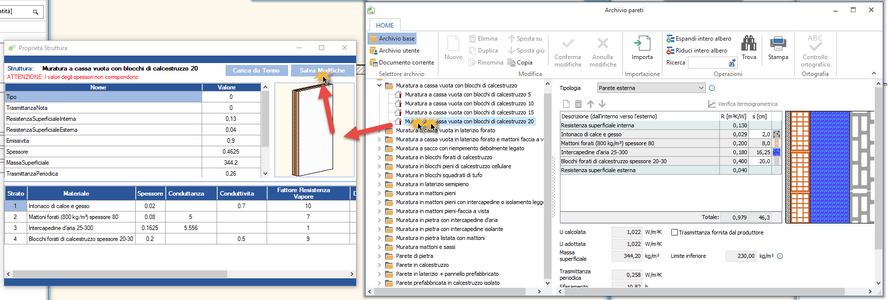

•Cliccare <Carica da Termo> per aprire l'archivio di Termo.
•Selezionare la struttura di archivio desiderata e premere <Importa> (o doppio click)
•Cliccare <Salva Modifiche>

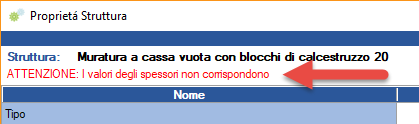

Controllo GeometriaNon è obbligatorio realizzare una corrispondenza grafica tra la struttura ARCHLine.XP e la relativa struttura Namirial Termo, il contenuto informativo viene mantenuto collegato comunque ed utilizzato nei calcoli. Tuttavia un controllo sulla geometria indica se la struttura selezionata è congruente o meno con le proprietà selezionate.

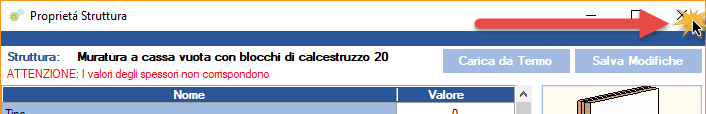

Visualizzare le proprietà collegateIl comando <Proprietà strutture> permette anche di consultare semplicemente se e quali proprietà Termo sono collegate all'entità di ARCHLine.XP. Se questa dialog viene chiusa, non vengono apportate modifiche.

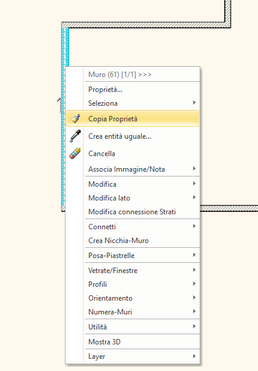

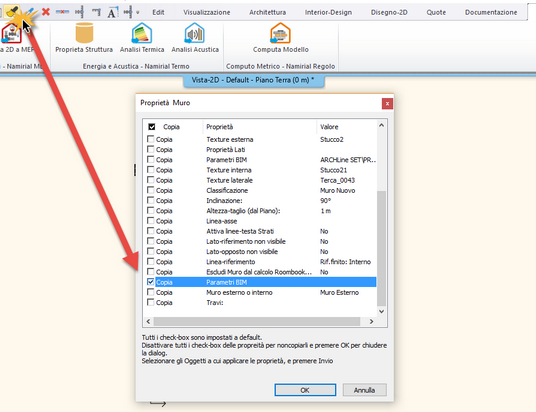

Copiare le proprietà collegate ad altre entitàE' possibile utilizzare la funzionalità <Copia Proprietà> di ARCHLine.XP selezionando la voce "Parametri BIM"
|
ARCHLine.XP mette a disposizione un SET-Package "Namirial", che contiene tutte le strutture di archivio base Namirial Termo, già collegate a rispettivi SET ARCHLine.XP.
Si raccomanda la presa visione del capitolo prima di procedere con la lettura. Per maggiori informazioni sul comando si prega di fare riferimento al manuale di ARCHLine.XP (Tasto F1).

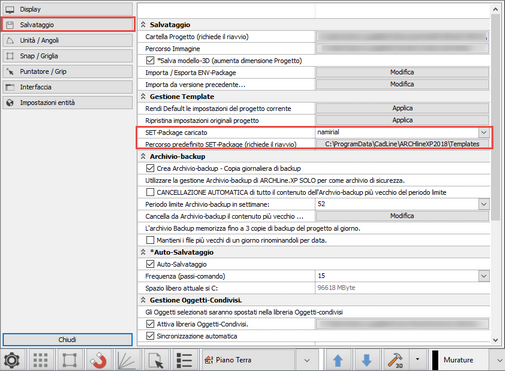

Operazioni preliminariPer prima cosa verificare che il SET-Package "Namirial" sia caricato correttamente. Per default il software propone il SET-Package "Namirial" come predefinito, ma nel caso l'utente abbia temporaneamente lavorato con altri SET Package, occorre riattivarlo.
Impostazioni di ARCHLine.XP: Per maggiori informazioni sul comando si prega di fare riferimento al manuale di ARCHLine.XP (Tasto F1)..

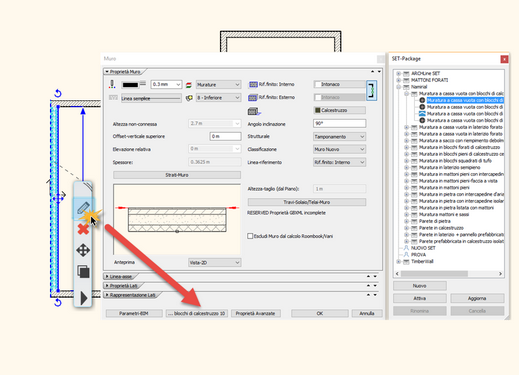

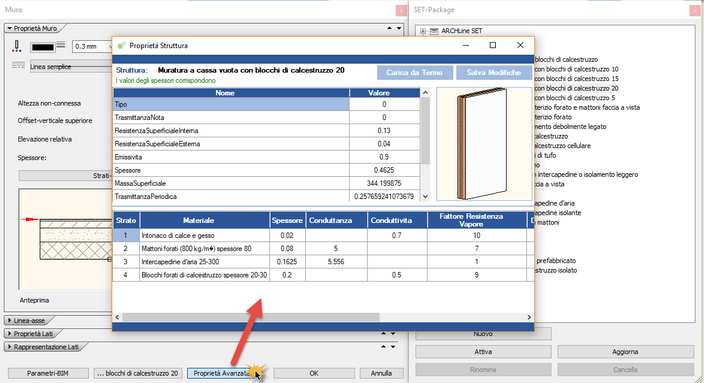

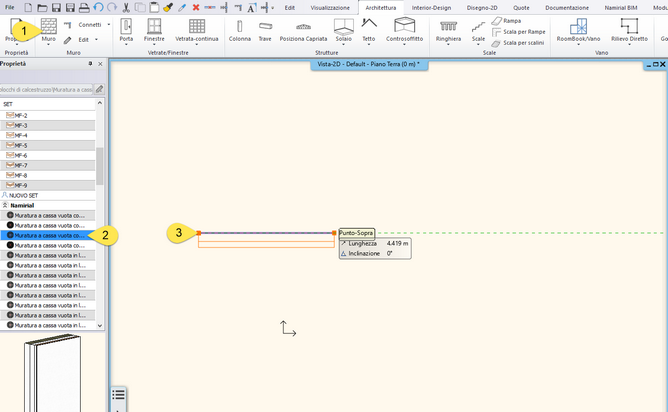

Utilizzo dei SET per inserire nuove entità•Selezionare un'entità dall'archivio dei SET •Cliccare <Proprietà Avanzate> se si desidera controllare quali sono le proprietà Termo collegate, e poi premere X •Disegnare l'entità in ARCHLine.XP. E' anche possibile saltare i due passaggi precedenti, utilizzando la barra di accesso rapido ai SET:

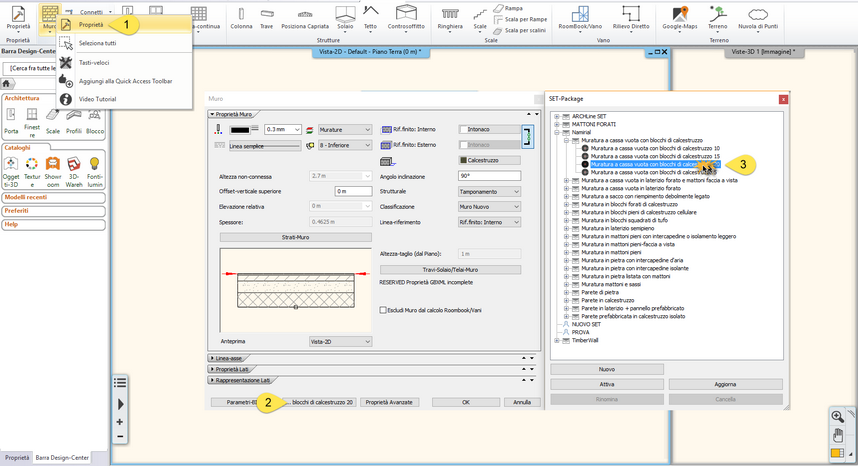

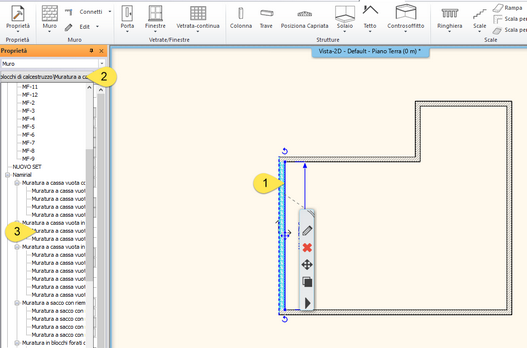

Assegnazione del SET ad entità esistentiE' possibile assegnare un SET ad una entità esistente mediante: •La barra dei SET •Le proprietà dell'entità •Copia Proprietà
|
E' possibile collegare una struttura di archivio Termo ad un SET di ARCHLine.XP.
Per fare ciò occorre che il SET sia memorizzato nello specifico SET-Package "Namirial".

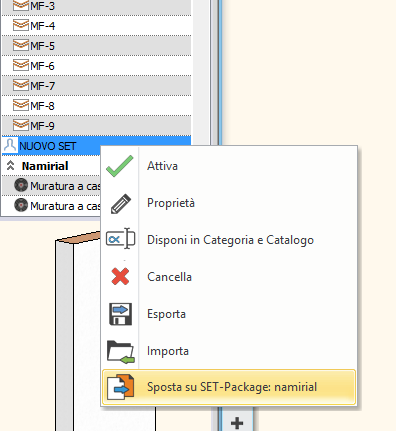

1.Creare un SET ARCHLine.XP 2.Spostare il SET nel Package Namirial 3.Definire le proprietà grafiche, e le Proprietà collegate di Namirial Termo. 4.Salvare il SET.
|
