Menu Namirial BIM > Energia e Acustica

Il comando <Analisi Termica>, elabora il modello architettonico, lo prepara per l'analisi termica, e lo trasmette a Namirial Termo.

In questa guida viene descritto il procedimento per trasmettere correttamente in modello architettonico. Per informazioni più dettagliate si prega di consultare il manuale di Namirial Termo.

Premere il comando

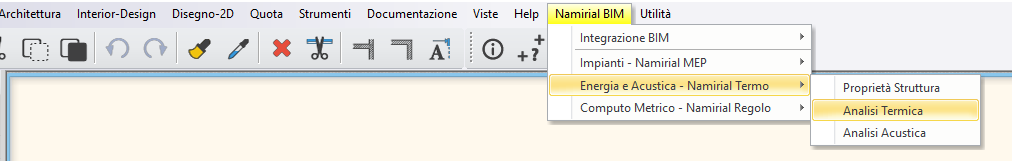

clip0063

Menu Namirial BIM - Interfaccia Classic di ARCHLine.XP

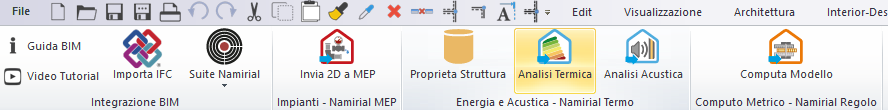

clip0070

Menu Namirial BIM - Interfaccia Ribbon di ARCHLine.XP

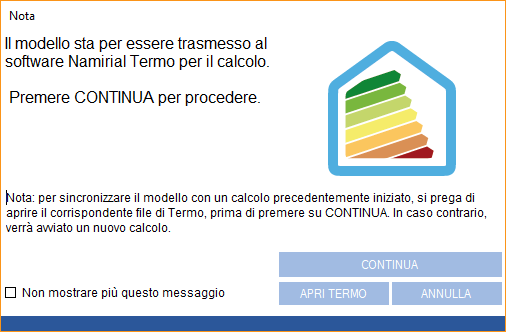

Appare la Dialog:

clip0046

Namirial Termo è in grado di allineare le nuove revisioni di un modello al file di calcolo iniziato in precedenza, in questo modo è possibile salvare il lavoro e continuarlo in un secondo momento.

Il file di calcolo di Termo ed il File di progetto architettonico ARCHLine.XP, vengono salvati come due file distinti, è possibile quindi lavorare anche in modo disgiunto tra soggetti diversi, e riallineare gli aggiornamenti solo all'occorrenza.

Per avviare un nuovo calcolo:

1.Assicurarsi che Termo non sia aperto sul file di calcolo corrispondente al progetto architettonico

2.Premere <CONTINUA>

Il modello viene visualizzato in un nuovo documento di Termo.

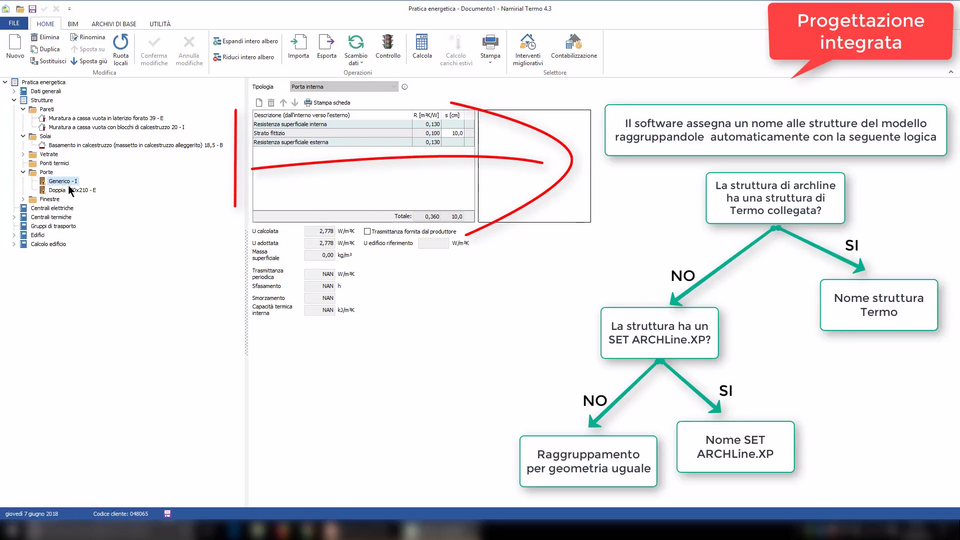

Termo struttura il progetto secondo una logica per la quale la struttura viene definita come "tipologia" in un nodo "strutture", mentre nel nodo "edificio" sono presenti le "istanze" delle strutture.

Le tipologie vengono ricreate in automatico dal software, in funzione della geometria che arriva dal modello architettonico, le esposizioni, e le proprietà.

Vedi <Assegnare il contenuto informativo>.

clip0047

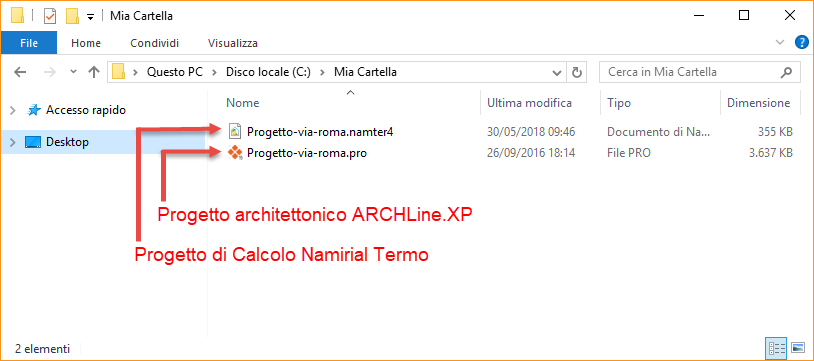

Salvataggio

Nel momento in cui viene salvato il file di Termo, il software propone come posizione e nome di default la posizione ed il nome del file architettonico.

Questo non è un vincolo, ma favorisce una più chiara catalogazione dei propri file.

clip0048

Per allineare modifiche geometriche ad un file di calcolo precedentemente iniziato:

1.Cliccare il Tasto <APRI>, viene avviato Namirial Termo

2.Aprire il file di calcolo corrispondente al progetto architettonico

3.Premere <CONTINUA>

Se termo è già aperto sul file corretto, è possibile ignorare i punti 1 e 2.

Se termo è già aperto, ma su un file non corrispondente al progetto architettonico, viene avviata un'altra istanza del software e viene avviato un nuovo calcolo.
