Affinché il progetto architettonico possa essere correttamente interpretato da Termo, è necessario rispettare alcune regole generali nella realizzazione del disegno architettonico.
Si presuppone che l'utente conosca ARCHLine.XP® e le sue funzioni.
Il progetto architettonico realizzato in ARCHLine.XP® deve essere di tipo 3D, cioè realizzato utilizzando le entità 2D-3D. Non sono riconosciute ai fini del calcolo le entità di tipo 2D (disegno).
ROOMBOOK/VANI
Le entità architettoniche primarie analizzate sono i ROOMBOOK/VANI cioè le entità che identificano i singoli ambienti componenti dell'edificio. In Termo tali entità verranno riportate con il nome di LOCALI.
I Roombook/Vani riconosciuti sono quelli generati in modo automatico (clic interno) come spazio/volume interno delimitato dalle entità base con le informazioni e proprietà relative (murature e parti di muratura, solai e parti di solaio, tetto o parte di falda di tetto, porte e finestre).
ENTITÁ ARCHITETTONICHE
•MURATURE
•SOLAI (Solette)
•TETTI E FALDE-TETTI
•FINESTRE e PORTE
ZONE e ZONIZZAZIONI
I singoli Roombook/Vani possono essere raggruppati in Zone, nel caso specifico in Zone-Termiche.
La Zonizzazione in ARCHLine.XP è un comando complesso che consente di raggruppare gli ambienti (roombook) secondo diversi criteri di analisi (ad es. energetico, acustico, proprietà abitativa, ecc).
Ogni analisi può avere criteri di zonizzazione dei Roombook diversi dalle altre e questo richiede un'impostazione Gerarchica delle ZONE.
La gerarchia delle Zone prevede tre livelli

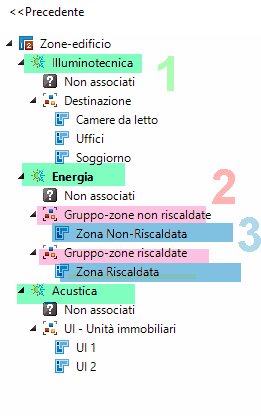

La fig. mostra la struttura gerarchica tipica di ARCHLine.XP, i 3 diversi colori si riferiscono ai 3 livelli gerarchici ZONIZZAZIONI / GRUPPI-ZONE / ZONE.
LIVELLO 1: ZONIZZAZIONI (es ENERGIA , ACUSTICA, ILLUMINOTECNICA, PROPRIETÁ, ecc).
Le Zone-principali contengono i Gruppi-Zone
LIVELLO 2: Gruppi-Zone Sono raggruppamenti di Zone omogenee secondo criteri utente. ad esempio Zone-Riscaldate, Zone-non-Riscaldate, ecc. I Gruppi-Zone contengono le ZONE propriamente intese: I Gruppi-Zone sono importanti perchè ad esse possono essere applicate delle proprietà specifiche come ad esempio la <PRIORITÁ> che consente di stabilire il criterio di determinazione nel caso di Zone accostate (taglio esterno, interno, o mezzeria )
LIVELLO 3: ZONE Le Zone sono le parti o porzioni di edificio omogenee secondo il criterio di analisi specifico.
Nel caso delle Zone-Termiche sono le parti di edificio omogenene dal punto di vista della temparatura e/o dell'impianto.
Le zone contengono i Roombook/Vani.
LIVELLO 4 :ROOMBOOK/VANI I Roombook/Vani, unità abitative singole.
Struttura dell'edificio
L'edificio è strutturato in uno o più piani architettonici.
Termo riconosce la struttura edilizi dei piani, e delle entità in essi presenti.
