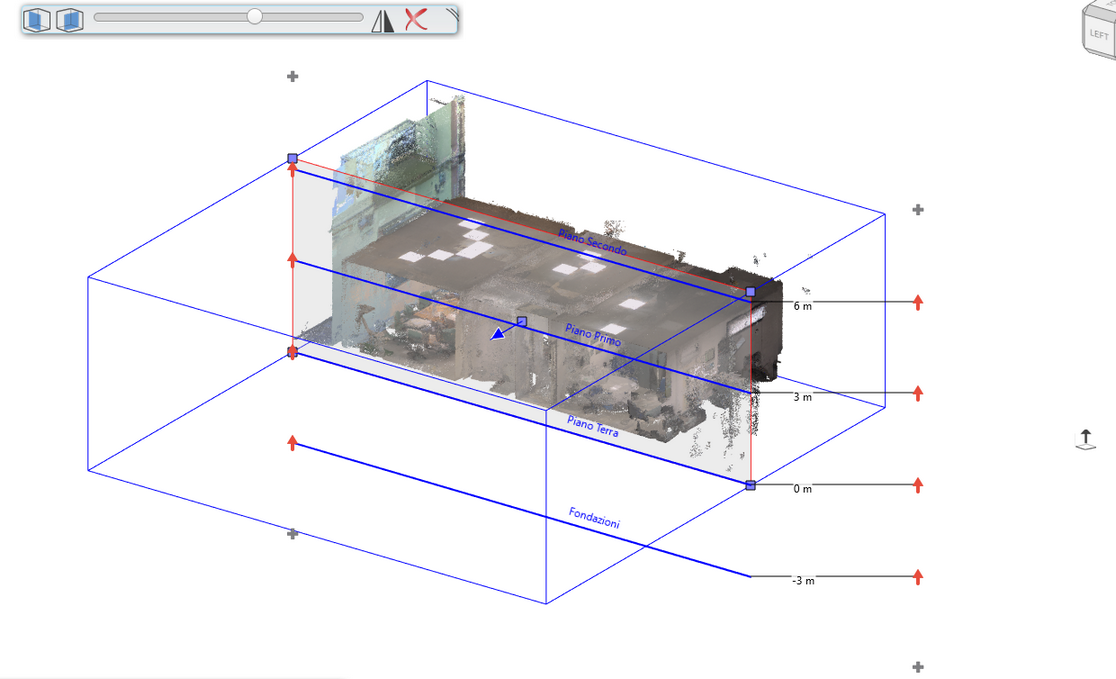

Il primo passo per creare un modello BIM partendo da una nuvola di punti consiste nell'allineare i piani dell'edificio alla nuvola di punti.
Una freccia rossa consente di modificare l'altezza del piano.
Il + grigio indica la possibilità di aggiungere un nuovo piano.
Le impostazioni grafiche possono essere regolate sui valori desiderati nella dialog dei piani.
Posizione comando: Architettura > Nuvola di punti > Adatta struttura piani.
Comandi:
Freccia rossa o linea di piano blu - modifica dell'altezza del piano.
Segno + grigio sopra: aggiunge un nuovo piano sopra.
Segno + grigio sotto: aggiunge un nuovo piano sotto.
Freccia nera: sposta la nuvola di punti. Il punto indicato viene spostato all'altezza della quota 0.
