Nome

Descrizione

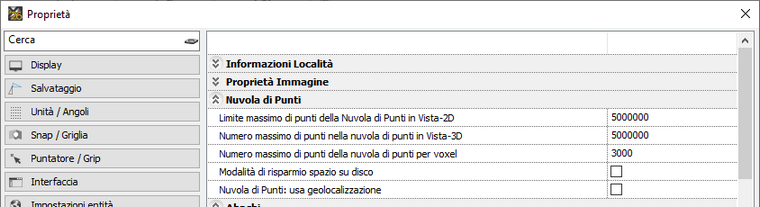

Limite massimo di punti della nuvola di punti in vista-2D

Questo valore indica il limite massimo del numero di punti 3D utilizzati per generare una planimetria 2D a partire da una nuvola di punti.

Si tratta di un limite di elaborazione, ovvero un limite massimo al numero di punti della nuvola di punti originale che possono essere caricati, analizzati o proiettati nella procedura di estrazione della planimetria.

Il numero minimo di punti è 1.000.

Il numero massimo di punti è 80.000.000.

Utilizzare il comando “Vista 2D con densità di punti aumentata” per aumentare la densità in un'area specifica della planimetria.

Limite massimo di punti della nuvola di punti in vista-3D

Imposta il numero massimo di punti che possono essere visualizzati per una nuvola di punti nelle viste 3D. Si tratta del limite più restrittivo.

Numero massimo di punti della nuvola di punti per voxel

Il numero massimo di punti per voxel determina quanti punti possono rimanere all'interno di ciascun voxel.

Il numero massimo di punti in un voxel è pari a 10.000.000 di punti.

Il numero minimo di punti in un voxel è 1.000.

Cos'è il voxel?

Un voxel è una cella di una griglia 3D (l'equivalente tridimensionale di un pixel). Quando una nuvola di punti viene voxelizzata, il software suddivide lo spazio in piccoli cubi e assegna i punti al cubo in cui rientrano.

ARCHLine.XP utilizza una griglia 3D fissa con celle di 20x20x20.

Modalità di risparmio spazio su disco

Per impostazione predefinita, la nuvola di punti elaborata viene salvata continuamente in un file di cache temporaneo con estensione .APC all'interno della cartella del progetto. Il vantaggio di questa soluzione è una maggiore facilità nel trasferire il progetto su altri computer.

Quando è attiva la modalità di risparmio spazio su disco, ARCHLine.XP fa sempre riferimento al file di cache con estensione .APC accanto al file originale della nuvola di punti. Il vantaggio di questa soluzione è che sul disco viene creato un solo file di cache temporaneo.

Attenzione! Se altri progetti stanno lavorando con la stessa nuvola di punti, si consiglia di disattivare la “Modalità di risparmio spazio su disco”.

Nuvola di punti: usa geolocalizzazione

Una nuvola di punti geolocalizzata è un set di dati 3D in cui ogni punto presenta coordinate XYZ riferite a un sistema di coordinate globale (ad esempio, WGS84). Ciò significa che ogni punto 3D è associato a coordinate geografiche reali (di solito latitudine, longitudine e altitudine).

Esempio

Un drone effettua una scansione di un edificio:

Nuvola di punti grezza: si intravede la forma dell’edificio, ma non si ha idea di dove si trovi.

Nuvola di punti geolocalizzata: l’edificio si trova a 47,4979° N, 19,0402° E, a un’altitudine di 105 m — quindi si inserisce perfettamente in una mappa di Budapest.
