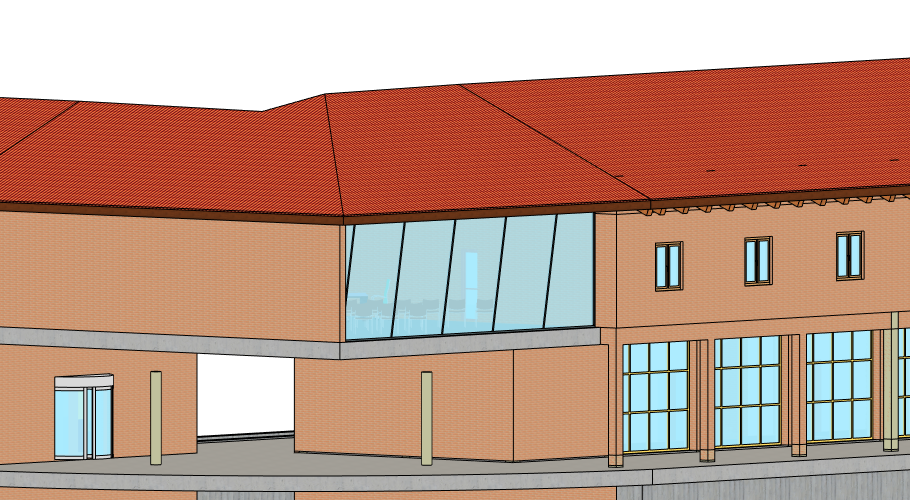

Con la versione ARCHLine.XP 2025, viene introdotta una nuova funzionalità per la gestione avanzata delle facciate vetrate: la possibilità di impostare montanti inclinati, offrendo una maggiore flessibilità progettuale nella realizzazione di facciate moderne, superfici complesse e soluzioni architettoniche non convenzionali.
Impostazioni predefinite e nuove opzioni
Tradizionalmente, i montanti delle vetrate in ARCHLine.XP sono definiti in posizione verticale o orizzontale, secondo una griglia regolare. A partire dalla versione 2025, è ora possibile modificare l'inclinazione dei montanti, configurandoli secondo l’angolo desiderato.
•Angolo di inclinazione personalizzabile: l’inclinazione dei montanti può essere impostata con un valore compreso tra –45° e +45° rispetto alla posizione orizzontale.
•Questa funzione è applicabile a ciascuna vetrata selezionata individualmente, permettendo di gestire anche soluzioni parziali o combinate.

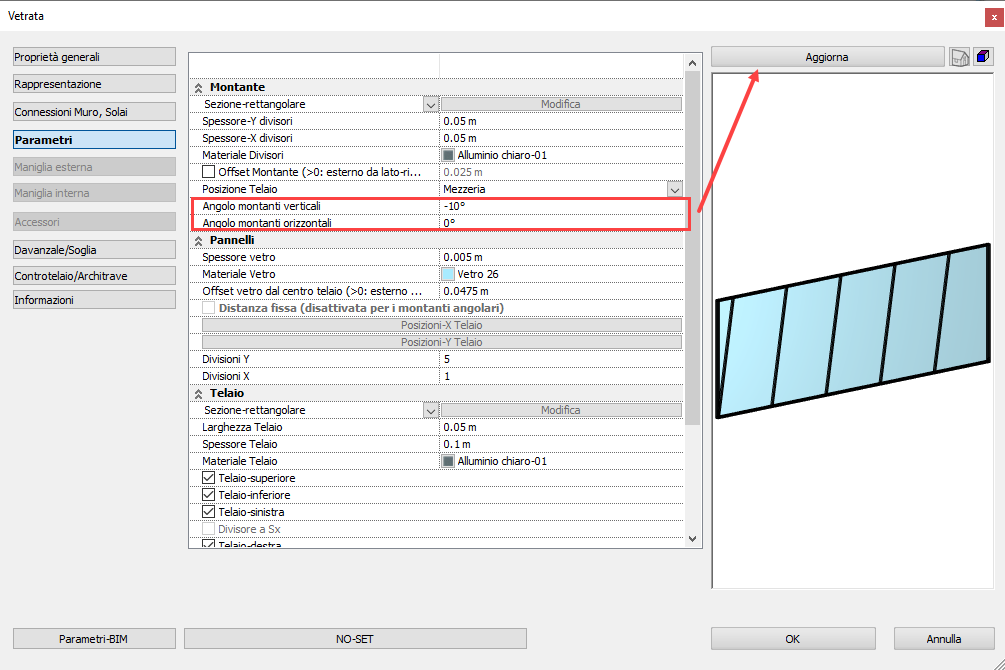

Procedura per modificare l’inclinazione
Per regolare l’angolo dei montanti inclinati, seguire i passaggi indicati:
1.Selezionare la vetrata nel modello;
2.Accedere al pannello Proprietà;
3.Fare clic su Proprietà della vetrata;
4.Individuare il campo relativo all’inclinazione dei montanti;
5.Inserire il valore angolare desiderato (tra -45° e +45°);
6.Fare clic su Aggiorna per applicare la nuova configurazione.
L’interfaccia mostra immediatamente l’anteprima del risultato, sia nella vista 2D che nel modello 3D.
Considerazioni tecniche
•Punto di riferimento fisso: la posizione iniziale dei montanti (origine) resta invariata anche dopo l’inclinazione. L’orientamento viene ruotato, ma il sistema di riferimento rimane ancorato alla struttura della vetrata;
•Limitazioni: la modifica dell’interasse e della posizione dei montanti è possibile solo per montanti in posizione verticale e orizzontale. Inclinazione e distribuzione sono due parametri indipendenti: una volta applicata l’inclinazione, l’interasse non è modificabile fino al ripristino dell’orientamento ortogonale.
Applicazioni pratiche
L’introduzione dei montanti inclinati consente di:
•Progettare facciate dinamiche e non convenzionali;
•Riprodurre fedelmente soluzioni architettoniche a trama obliqua o diagonale;
•Offrire varianti estetiche e compositive all'interno dello stesso progetto.
Questa funzione è particolarmente utile nei contesti di architettura contemporanea, involucri trasparenti e strutture vetrate complesse, in cui la regolarità ortogonale non è sempre adatta.
