Inserimento di una vetrata ad arco (strumento vetrata continua) in una parete ad arco.
Posizione comando: Architettura > Vetrata-continua > Incorpora vetrata-continua in muro.
Una vetrata continua è integrata in un muro come una finestra.
La forma della vetrata continua può essere disegnata nella vista frontale della muratura selezionata.

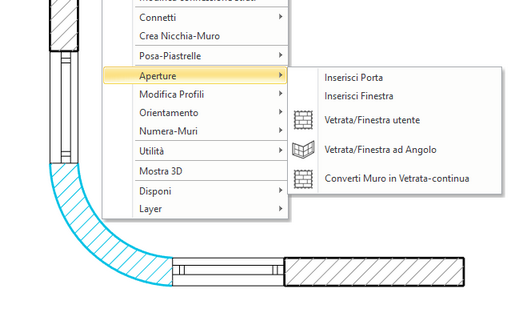

1. Selezionare il muro su cui si desidera disegnare la vetrata continua.
Si consiglia di cliccare con il tasto destro del mouse sulla lato interno per avviare il comando.
2. Posizionare la vista frontale della parete sulla planimetria.

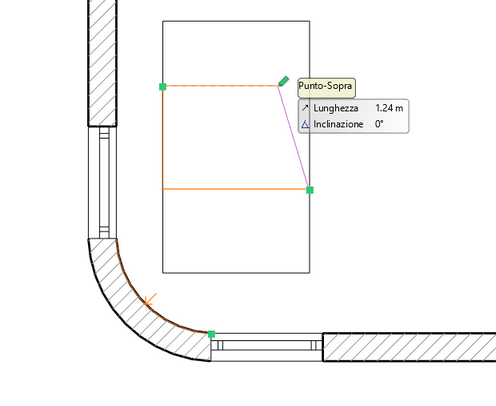

3. Tracciare la forma della vetrata disegnando una polilinea chiusa, ad esempio un rettangolo.

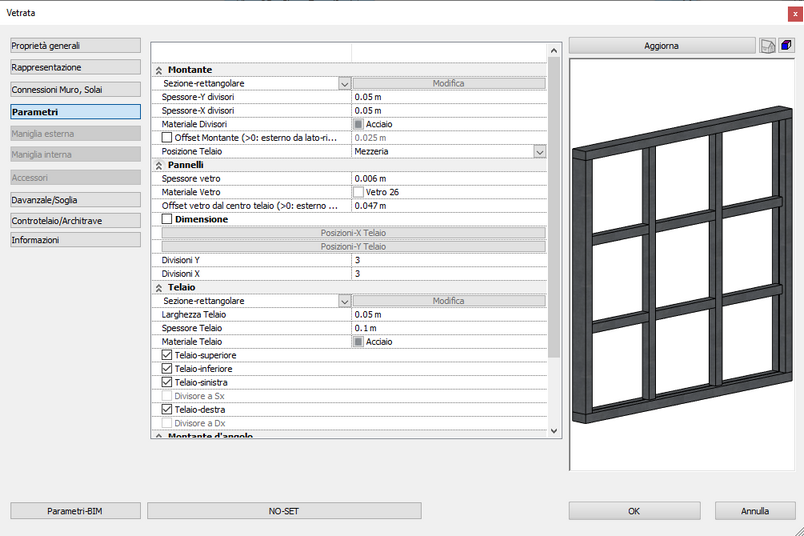

4. Nella dialog che appare, impostare le proprietà della vetrata continua, come materiale, divisioni e telaio.

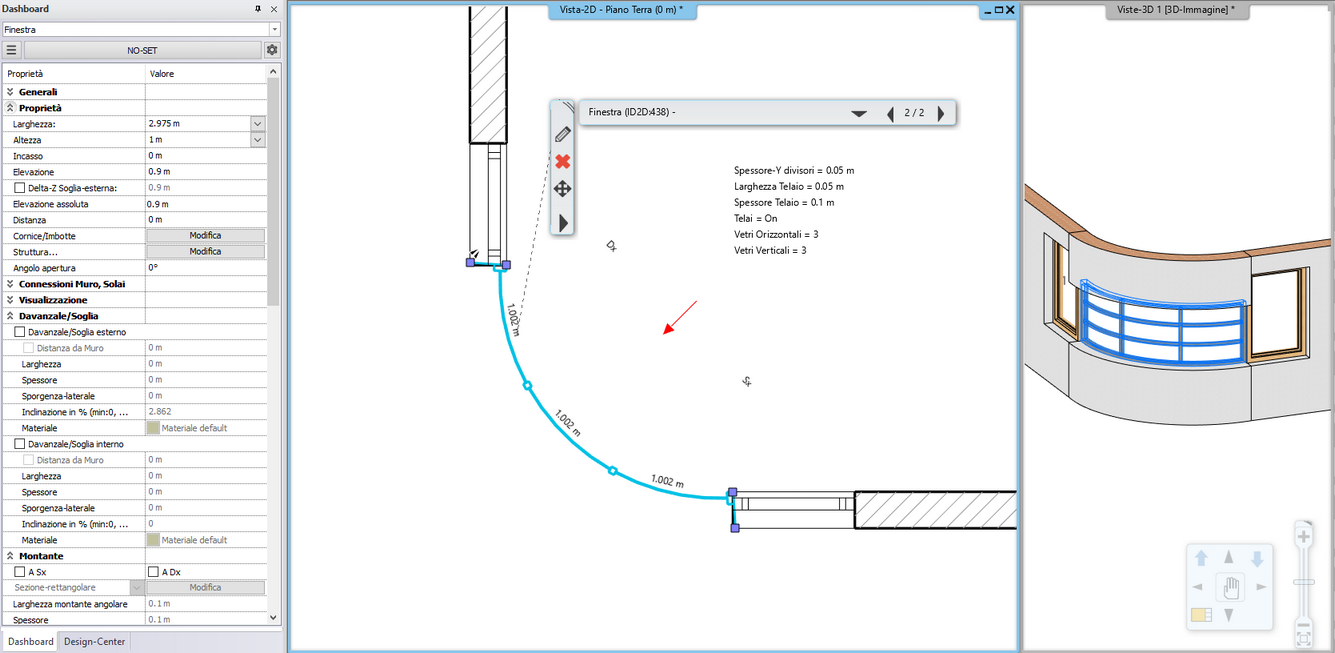

5. Impostare parametri che corrispondano alle proprietà degli elementi adiacenti, come la distanza dal muro, l'altezza del parapetto, l'altezza della finestra, la cornice esterna e interna, ecc.

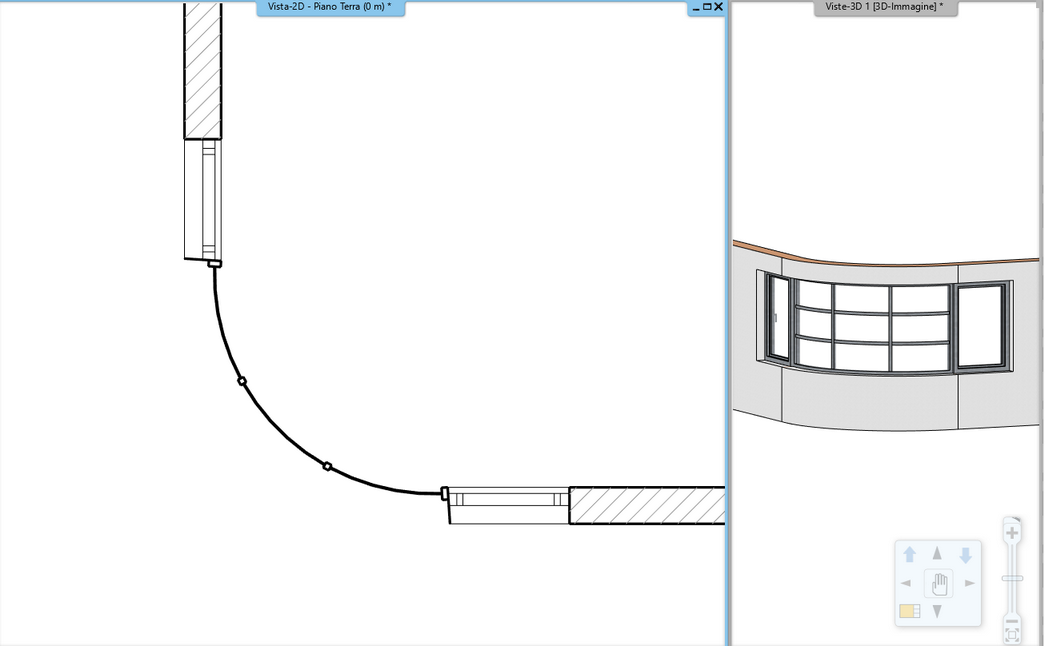

Dopo le modifiche:
