L’applicazione della metodologia BIM alla modellazione di edifici esistenti rappresenta una sfida cruciale nel settore dell’architettura e dell’ingegneria. In particolare, la creazione di modelli digitali accurati a partire da nuvole di punti richiede una combinazione efficace di tecnologie di rilievo avanzate e strumenti di elaborazione intelligenti.

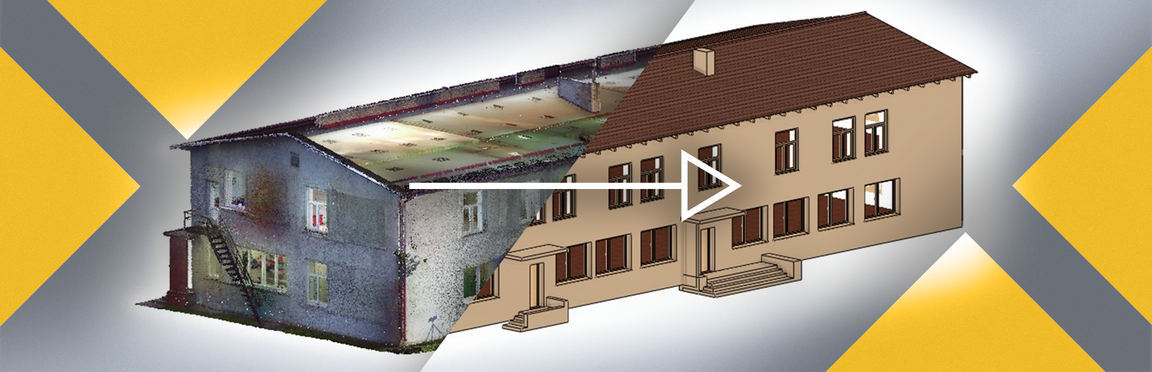

Il processo inizia generalmente con una scansione laser 3D che consente di acquisire una rappresentazione dettagliata dell’ambiente costruito sotto forma di nuvola di punti. Questa fase, per quanto rapida e precisa, costituisce solo il primo passo del flusso di lavoro. La vera complessità risiede nella fase successiva, ovvero la trasformazione della nuvola di punti in un modello BIM strutturato e parametrico, in cui gli elementi architettonici sono definiti non solo geometricamente, ma anche attraverso attributi informativi come materiali, proprietà fisiche e destinazioni d’uso.
Tradizionalmente, questa fase di post-elaborazione richiede un impegno significativo in termini di tempo e risorse, rappresentando spesso un costo superiore rispetto alla fase di rilievo stesso. Per questo motivo, negli ultimi anni sono state sviluppate tecnologie e algoritmi sempre più sofisticati per automatizzare e ottimizzare l’interpretazione dei dati.
ARCHLine.XP affronta questa sfida implementando un algoritmo avanzato a riconoscimento ibrido che consente di estrarre automaticamente elementi architettonici fondamentali, come pareti e solai, direttamente dalla nuvola di punti. Questo approccio riduce drasticamente i tempi di modellazione e consente una significativa diminuzione dei costi di post-produzione, accelerando l’intero processo di transizione dal rilievo alla modellazione BIM.
Vincoli Geometrici e Metodologia Operativa
Il riconoscimento automatico si basa su vincoli geometrici definiti, che garantiscono un’elaborazione efficiente e coerente con le caratteristiche costruttive degli edifici:
•I solai devono essere orizzontali
•Le pareti devono essere verticali
A partire da questi presupposti, il processo di estrazione si articola in tre fasi operative principali:
1.Allineamento dei piani architettonici alla nuvola di punti
L’utente definisce con precisione i livelli (piani) di progetto in relazione alla scansione, stabilendo così la base di riferimento per la modellazione;
2.Riconoscimento delle superfici verticali
Il software individua automaticamente le superfici che definiscono le pareti, rilevando la geometria delle facciate e delle partizioni interne;
3.Definizione dei punti chiave
Vengono identificati i punti iniziali e finali di ciascun elemento architettonico, come l’estensione lineare delle pareti, consentendo la creazione di oggetti BIM parametrici.
Questo metodo è applicabile anche a edifici multipiano e consente di ottenere un modello architettonico solido e coerente, che costituisce la base per ulteriori elaborazioni progettuali e analisi. La precisione del risultato finale dipende in parte dall’interazione dell’operatore, ma è sensibilmente migliorata dalla struttura guidata del processo.

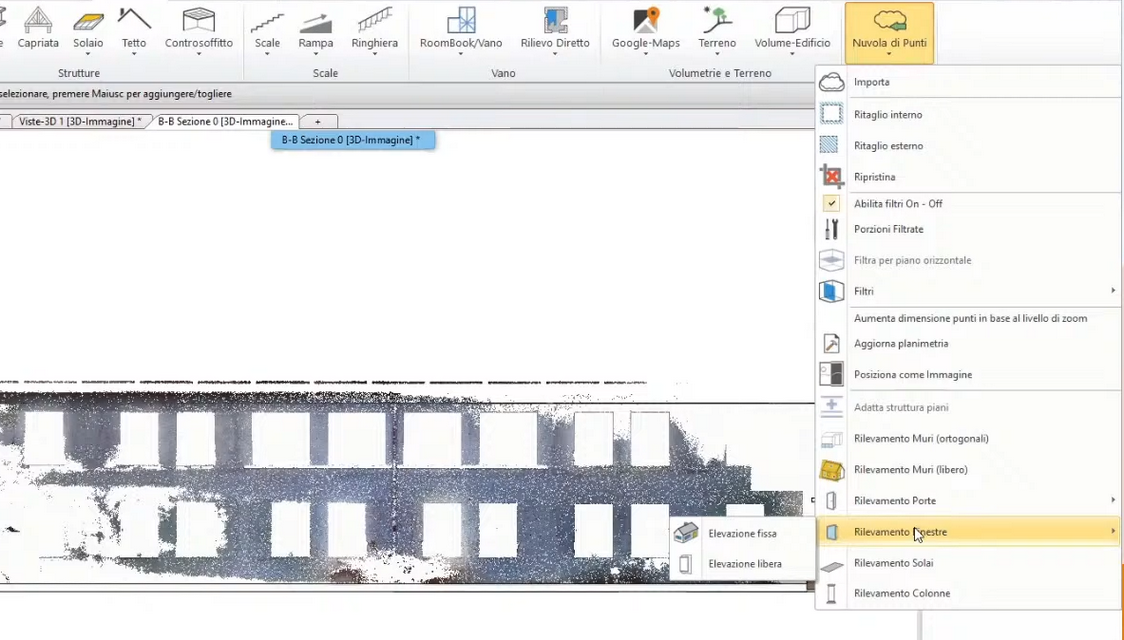

Esempio di comandi per la restituzione di entità architettoniche.
Il risultato è un modello BIM dettagliato, parametrico e affidabile, adatto a tutte le fasi della progettazione, dalla documentazione alla riqualificazione dell’esistente.
