In ARCHLine.XP, la rappresentazione 2D delle porte nella planimetria può essere completamente personalizzata. Ciò consente di assegnare a una porta un Blocco 2D, una linea di apertura o un simbolo grafico selezionati dall'elenco disponibile, garantendo che la planimetria rifletta in modo più accurato l'intento progettuale o le convenzioni standard.
Posizione comando: Click tasto destro del mouse sul serramento > Modifica > Modifica Blocco/Ripristina Blocco.

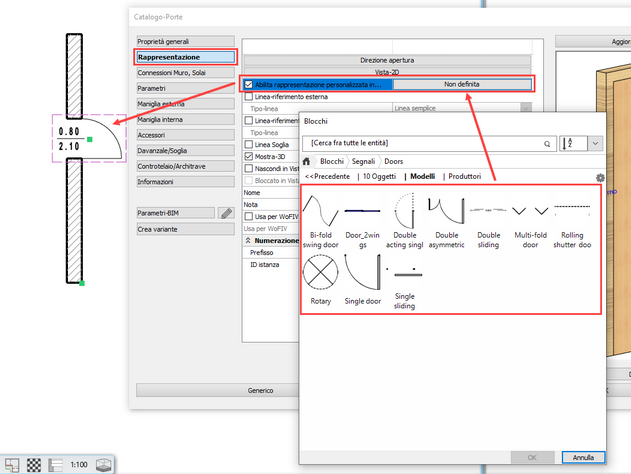

È possibile assegnare una rappresentazione personalizzata in planimetria del Blocco nella dialog Proprietà porta > Rappresentazione > Abilita rappresentazione personalizzata in Vista 2D.

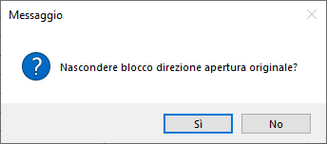

Il programma chiederà quindi se si desidera mantenere il simbolo della direzione di apertura originale con la nuova configurazione.
