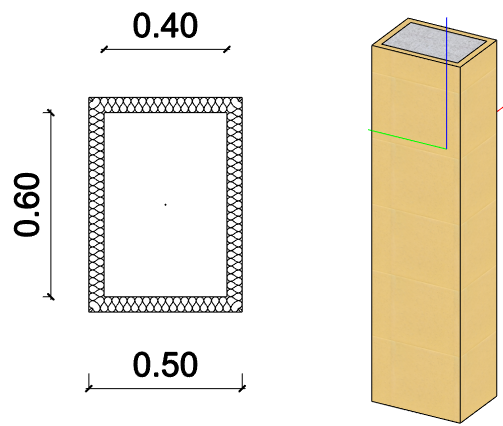

I ponti termici causati dalla presenza di colonne e travi possono influire in modo significativo sull'isolamento termico dell'edificio. Il calcolo energetico/termico di un edificio richiede spesso la presenza di uno strato di isolamento termico sulle superfici esterne degli elementi strutturali come colonne e travi.
Per le colonne inserite nel muro, lo strato isolante appare solo sui lati esterni della parete, garantendo una rappresentazione accurata sulla planimetria e nelle viste 3D. L'isolamento viene quindi sempre visualizzato così come è nella realtà, anche nel caso di connessioni strutturali complesse.
Posizione del comando: Architettura > Proprietà > Strutture > Colonna
Architettura > Proprietà > Strutture > Trave
Strutture > Proprietà > Colonna-strutturale
Strutture > Proprietà > Trave-strutturale.

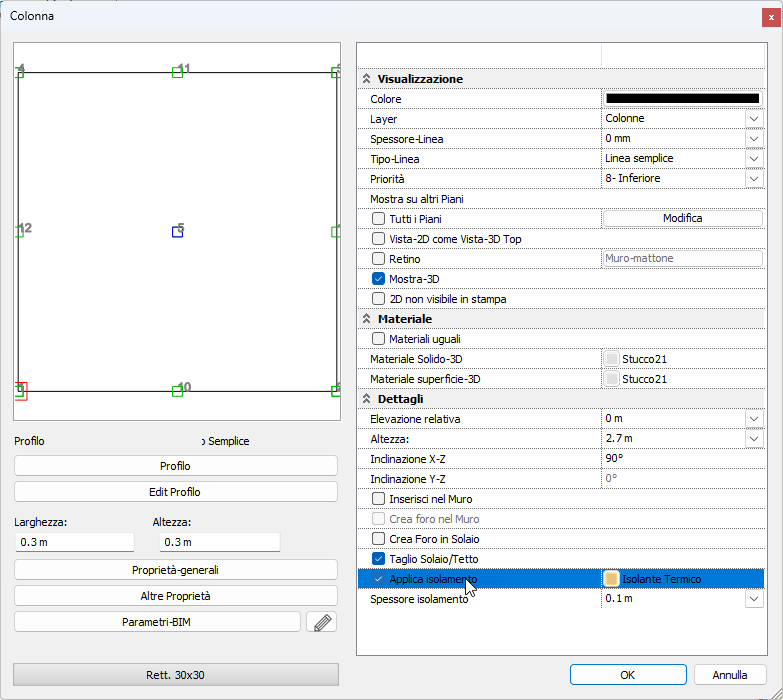

La dialog proprietà delle colonne e delle travi include l'opzione per applicare l'isolamento, specificandone lo spessore e il materiale.
Colonna con isolamento inserita in una parete (dal 2026):
Isolamento parziale delle colonne (dal 2026):
