Questo comando crea la quota di un elemento in modo che la linea di quota sia parallela all'oggetto o orizzontale o verticale.

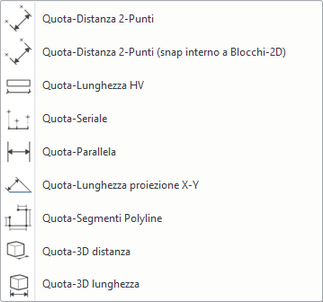

Posizione comando: Quota > Lunghezza.
Dialog proprietà quota

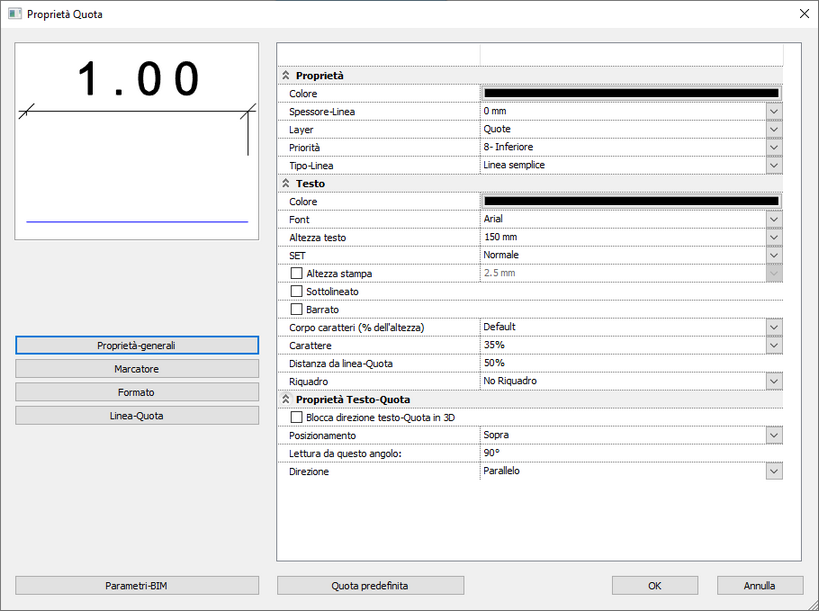

Proprietà generali
In questa sezione è possibile impostare le proprietà di visualizzazione della linea di quota e del testo, oltre alla posizione del testo rispetto alla linea di quota.

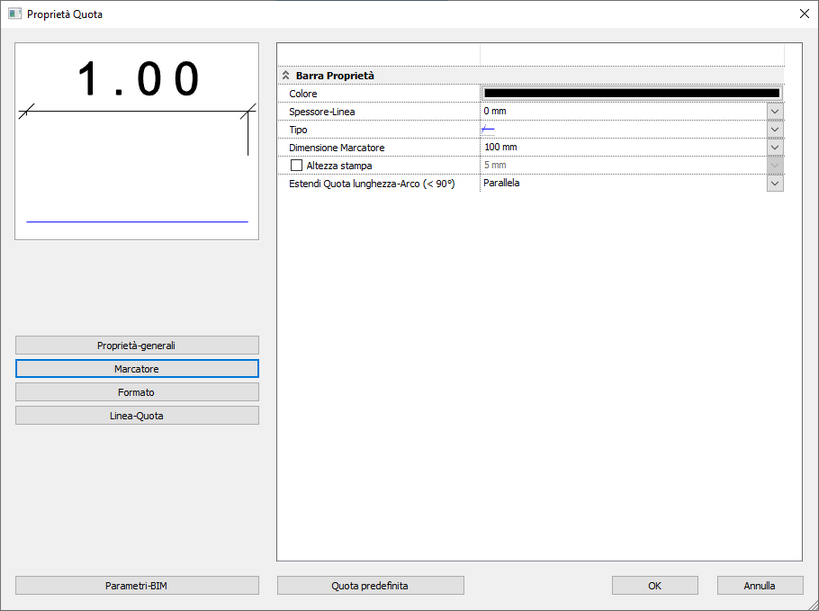

Marcatore
In questa sezione è possibile impostare le proprietà di visualizzazione delle estremità delle frecce.

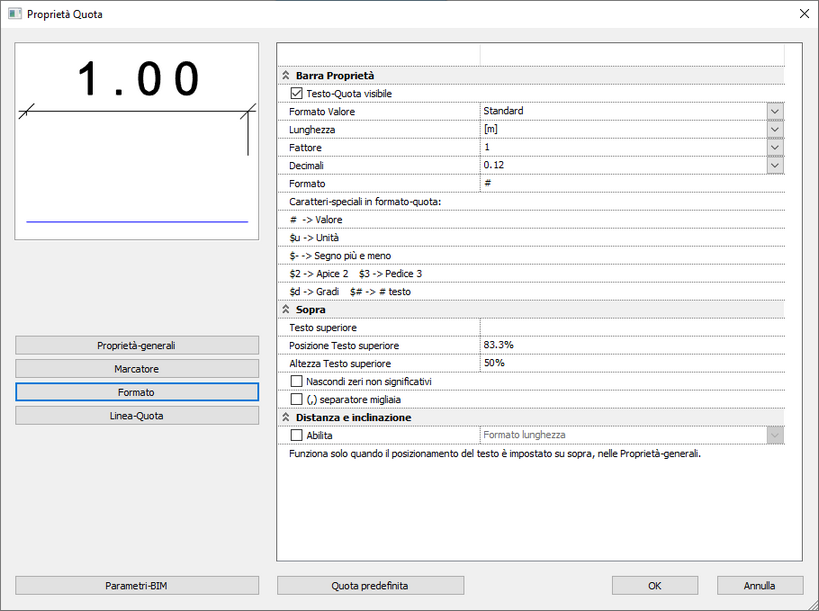

Formato
In questa sezione è possibile impostare il formato della linea di quota, l'unità di misura utilizzata e impostare diversi testi di quota che sostituiscono il testo visualizzato. È inoltre possibile impostare il testo superiore e la sua posizione.
Abilitando la funzione Distanza e inclinazione, il programma visualizza automaticamente l'angolo di rotazione rispetto all'orizzontale.

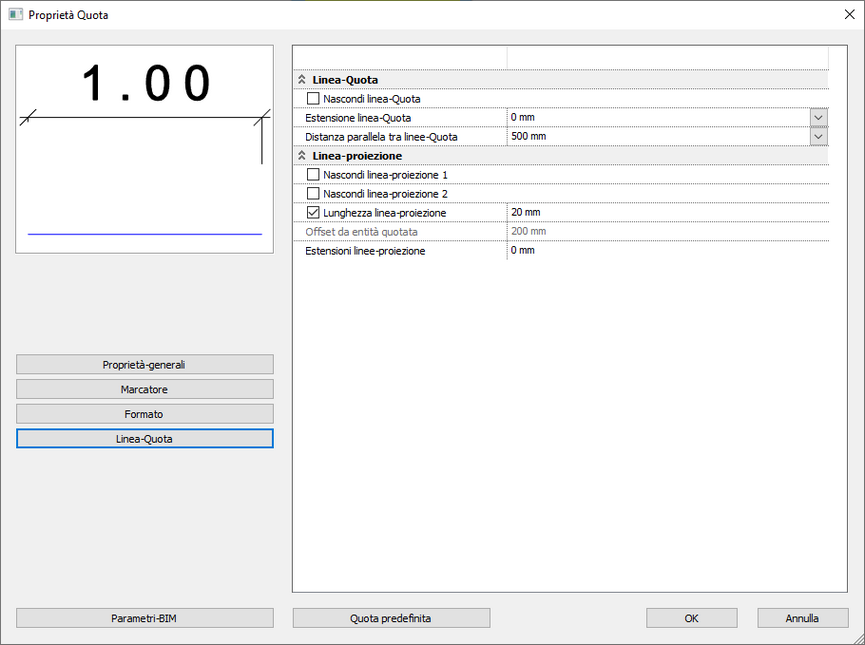

Linea quota
Se si disattiva la linea di quota, il programma visualizza solo le linee di proiezione. La visualizzazione delle linee di proiezione (linee di proiezione 1 e 2) può essere gestita individualmente, il che significa che è possibile attivare o disattivare entrambi i lati separatamente o disattivarli entrambi e farli scomparire completamente dal disegno.

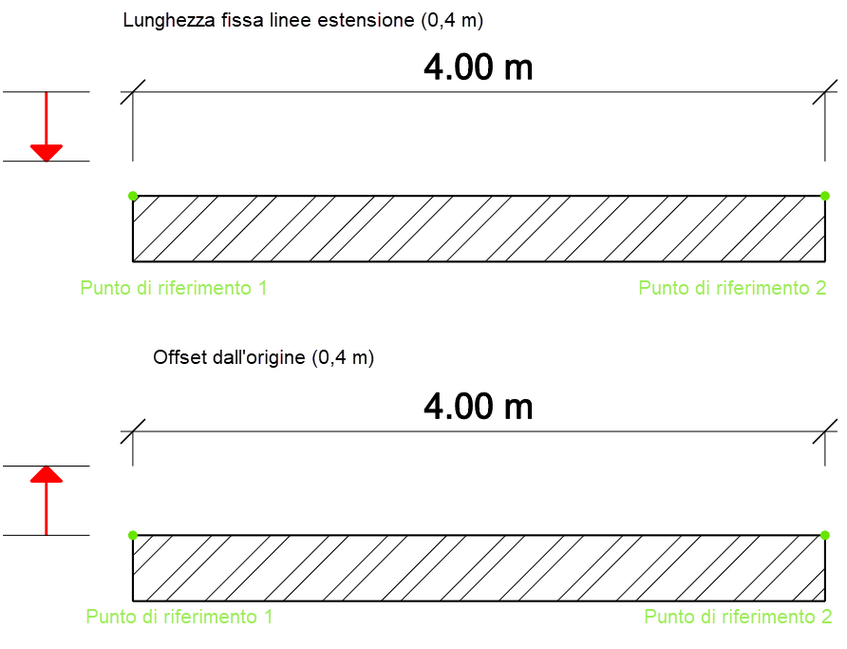

Quando si posiziona una linea di quota, si specificano due punti che definiscono la distanza da misurare, quindi la linea di quota viene posizionata a una determinata distanza dai due punti di riferimento. La linea di proiezione a lunghezza fissa calcola la lunghezza della linea di proiezione a partire dalla linea di quota, quindi quando questo valore viene impostato, la lunghezza della linea di quota è sempre uguale al valore impostato. Ciò significa che i punti di riferimento definiti al momento del posizionamento non vengono presi in considerazione nel calcolo della lunghezza delle proiezioni. La distanza dal punto di riferimento, invece, determina la distanza tra i punti di riferimento e l'estremità delle linee di proiezione.
Nota: è possibile impostare lunghezze diverse per le due linee di proiezione. Quando si imposta la lunghezza di una nuova linea di proiezione nella dialog quote, i valori impostati vengono sovrascritti e le due linee di proiezione vengono impostate alla stessa lunghezza.
