La quotatura automatica è in grado di identificare i diversi oggetti del disegno e di applicare i seguenti tipi di quotatura con un unico comando: quotatura di distanze, raggi, diametri e angoli, oltre alla quotatura di linee parallele. Lo strumento riconosce il tipo di quota da creare in base all'elemento cliccato. In alcuni casi è possibile utilizzare Invio per accettare un'altra variante della quotatura suggerita, ad esempio è possibile passare dalla quotatura allineata, orizzontale o verticale dopo aver specificato gli estremi.
Posizione comando: Quota > Quota automatica.

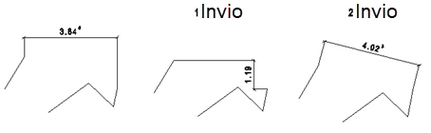

Se l'elemento selezionato è una linea o un poligono:
•Selezionare un elemento da quotare.
•Il programma esegue il comando di quotatura della lunghezza, oppure

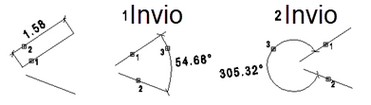

•Il tasto invio Consente di passare al comando di quotatura angolo
•(Se il secondo elemento è parallelo al primo, il programma esegue il comando di quotatura Linee parallele), oppure
•Il tasto invio consente di passare al comando di quotatura dell'angolo supplementare
•Selezionare il secondo elemento
•Specificare la posizione della quota

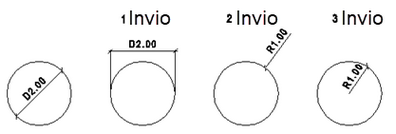

Se l'elemento selezionato per primo è un cerchio o un arco:
•Selezionare un elemento da quotare
•Il programma esegue il comando di quotatura del diametro, oppure
•Il tasto invio consente di passare al comando di quotatura del raggio attraverso il centro, oppure
•Il tasto invio consente di passare al comando di quotatura del raggio
•Specificare la posizione della quota.
Se l'elemento selezionato per primo è vicino a un punto terminale:
•Selezionare un oggetto da quotare
•Il programma si posiziona automaticamente su un punto speciale. In seguito, il programma attende la specifica di un altro punto per eseguire la quotatura della distanza tra i due punti
•Specificare l'altro punto (il cambio del cursore segnala l'identificazione di un punto speciale). Il programma esegue il comando di quotatura della distanza (offset X), oppure
•Il tasto invio conclude la quotatura della distanza (offset Y), oppure
•Il tasto invio consente di eseguire un altro comando di quotatura della distanza
•Specificare la posizione della quota.
