In ARCHLine.XP, è possibile applicare un'immagine su qualsiasi superficie piana, come il lato di un edificio o una parete interna. Questa funzione è particolarmente utile per:
1.Decorare la facciata di un edificio utilizzando un'immagine o una foto.
2.Personalizzare le pareti interne con texture o decorazioni visive.
Procedura di applicazione
Per applicare un'immagine su una superficie piana, seguire questi passaggi:
1.Accedere al menu Disegno CAD > Immagine > Mappa immagine su superficie.
2.Selezionare l'immagine desiderata dalle cartelle del PC.
3.Nella vista 3D, cliccare sulla superficie su cui applicare l'immagine.
4.Per posizionare e ridimensionare l'immagine:
oSelezionare i punti angolari dell'immagine.
oTrascinare il nodo del punto desiderato per modificarne la posizione e adattare la mappatura alla superficie.
oRipetere il processo per tutti i punti angolari, se necessario.
5.Una volta completata l'operazione, premere INVIO per confermare l'applicazione.
Questa funzione consente di personalizzare le superfici in modo intuitivo e preciso, migliorando il realismo e l'estetica del modello 3D.
Esempio:

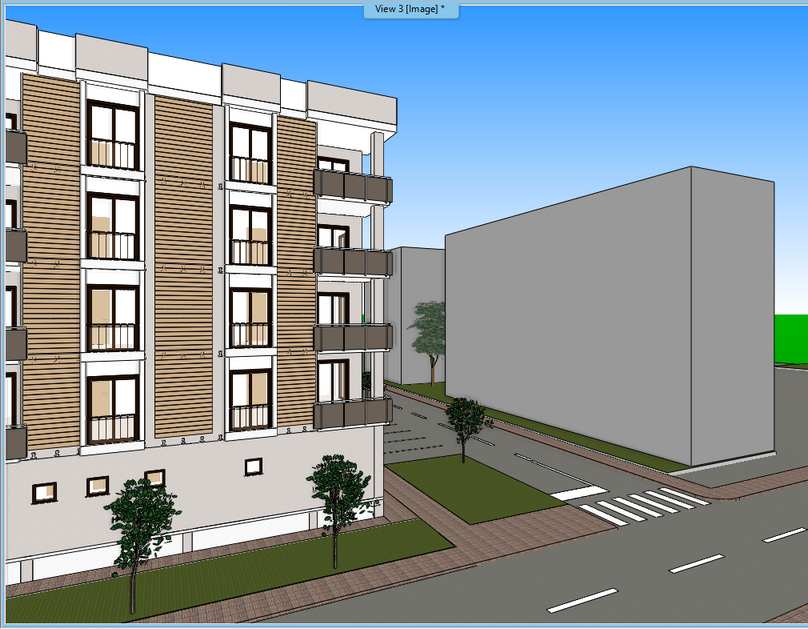

Prima della mappatura |
|

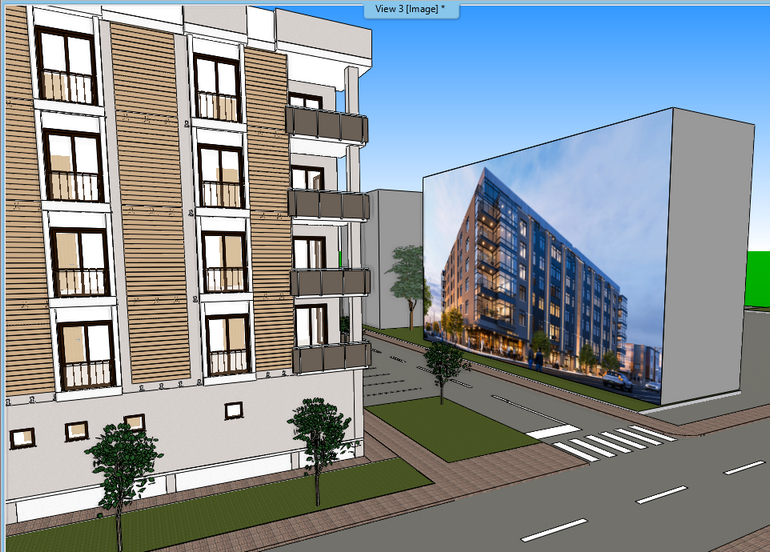

Cercare la foto e cliccare la superficie nella vista 3D. |
|

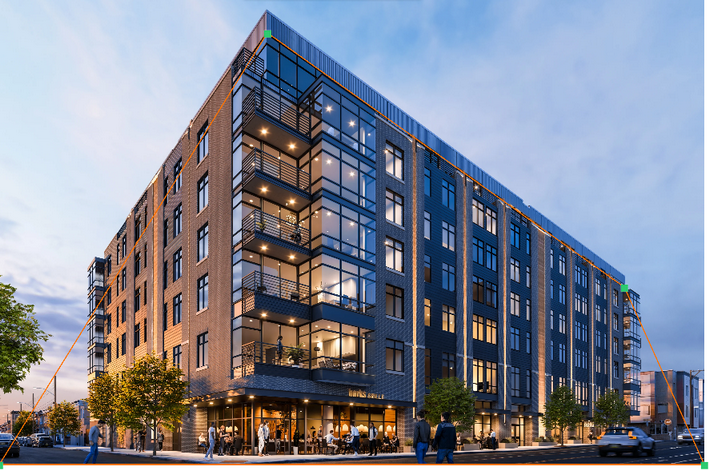

Cliccare sui punti angolari dell'immagine. Spostare il cursore nel punto dell'immagine che sarà il nuovo punto angolare dell'immagine dopo la trasformazione. |
|

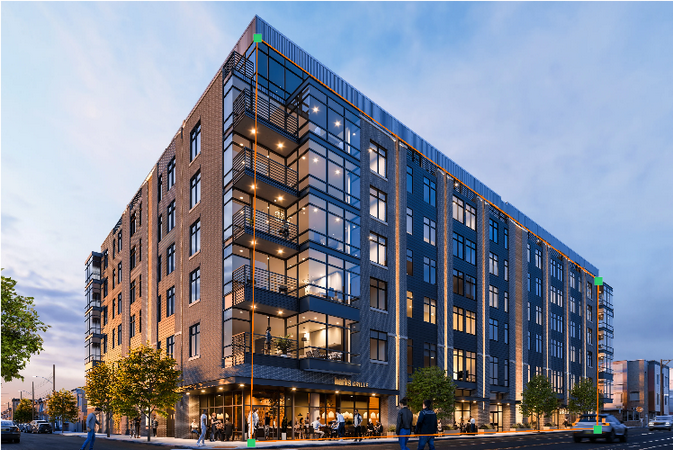

Ripetere il passaggio n°4. per gli altri punti angolari. |
|

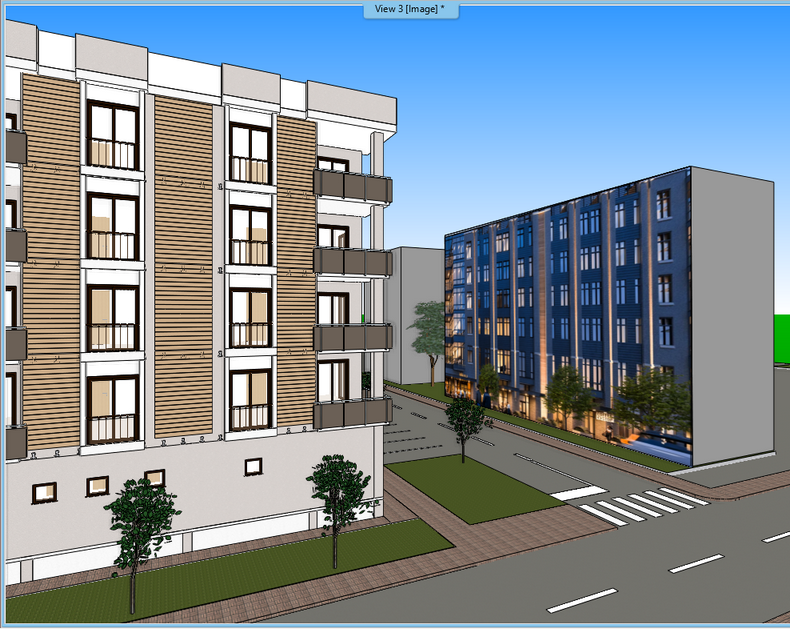

Cliccare su INVIO quando si è terminato il processo |
|
