Nelle versioni precedenti di ARCHLine.XP, il posizionamento preciso di un oggetto in vista 3D (ad esempio una lampada da soffitto) richiedeva calcoli manuali basati sull’altezza del soffitto e sulla dimensione verticale dell’oggetto. Questo processo poteva risultare laborioso e soggetto a errori.
Nuova funzionalità: Altezza superiore
A partire dalla versione 2025, è ora possibile definire direttamente l’altezza superiore dell’oggetto selezionato, semplificando notevolmente il suo posizionamento nello spazio 3D.
Vantaggi operativi:
•Non è più necessario calcolare manualmente l’altezza di base.
•È sufficiente inserire l’altezza del punto superiore a cui l’oggetto deve arrivare (es. soffitto).
•L’oggetto si adatta automaticamente alla posizione corretta.
Questa funzione è particolarmente utile per il posizionamento di elementi sospesi, come:
•Lampade a soffitto
•Faretti pendenti
•Impianti aerei
Come utilizzare la funzione:

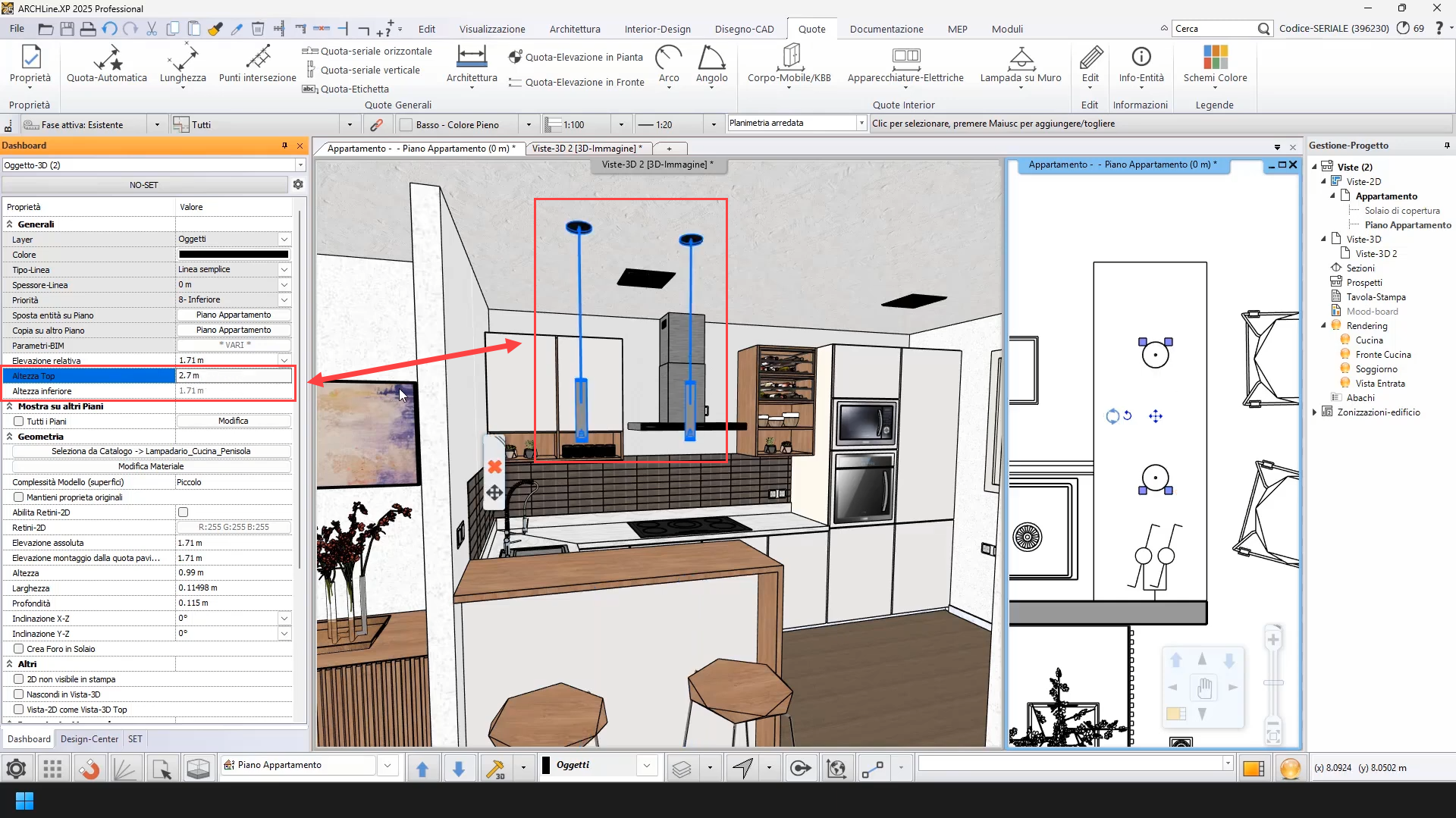

1.Selezionare l’oggetto 3D in vista 3D o planimetrica;
2.Accedere alla finestra Proprietà;
3.Inserire il valore desiderato per:
oAltezza di base (facoltativa)
oAltezza superiore (nuovo campo)
4.L’oggetto verrà automaticamente ridimensionato e riposizionato in base all’altezza superiore specificata.
Esempio pratico
Per posizionare una lampada esattamente a 270 cm (altezza del soffitto), basta:
•Lasciare l’altezza di base a 0 cm (se poggia sul pavimento);
•Impostare l’altezza superiore a 270 cm.
Il software calcolerà automaticamente l’altezza di base necessaria per far combaciare la parte superiore dell’oggetto con il soffitto, evitando errori e velocizzando il processo.
Questa innovazione migliora l’ergonomia del flusso di lavoro, rende più intuitiva l’interazione con gli oggetti 3D, e riduce drasticamente il tempo necessario per operazioni ripetitive nella modellazione architettonica.
