Attraverso lo strumento Volte di ARCHLine.XP è possibile creare non solo solai regolari, ma anche vari tipi di solai voltati.
Oltre alle opzioni di modifica manuale del profilo sezione 2D del solaio al fine di creare le volte, è possibile utilizzare un apposito configuratore per impostare velocemente le tipologie comuni di solai voltati, rendendo la loro creazione e posizionamento più rapidi e chiari.
Le opzioni di modellazione consentono di creare diverse tipologie di volta come botte, crociera, padiglione, ...
Per ciascun tipo di volta è poi possibile la forma del sesto (acuto, ribassato, ... )

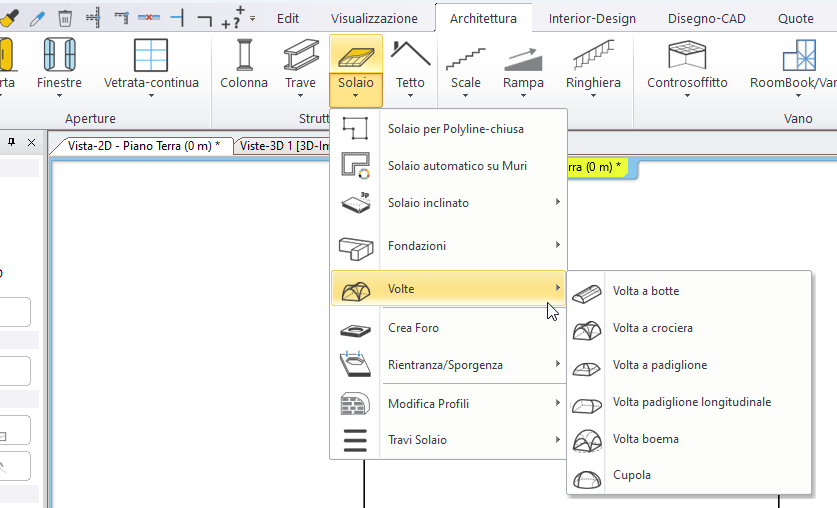

Posizione: Architettura > Solaio > Volte
Tipologia di Volta

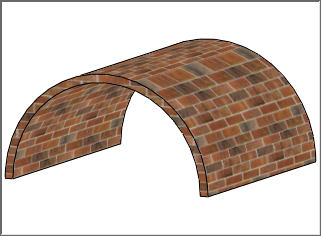

Volta a botte |
Volta a crociera |
|
|
Volta a padiglione |
Volta a padiglione longitudinale |
|
|
Volta boema |
Cupola |
|
|
Impostazioni Volte

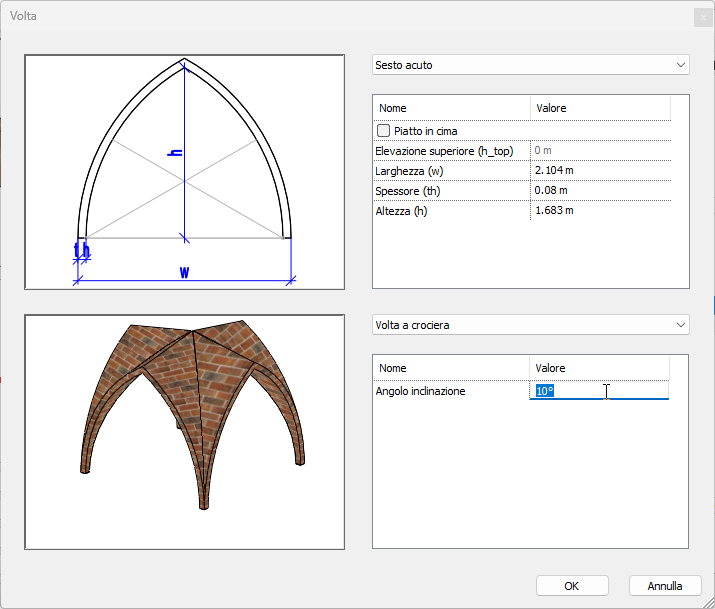

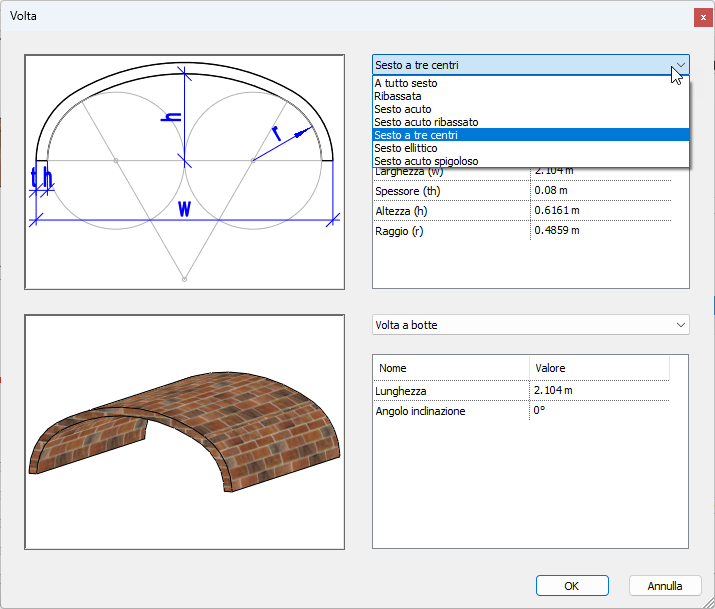

La dialog Impostazioni Volta permette di impostare i parametri principali di una volta, garantendo che il progetto includa il tipo corretto con le dimensioni e la visualizzazione appropriate.
Nella dialog è possibile selezionare il sesto appropriato (sezione trasversale).
Sesto
Dopo aver selezionato il tipo di volta, la sezione trasversale (sesto) della volta può essere specificata scegliendo tra i sottotipi disponibili.
I parametri possono essere impostati su:
•A tutto sesto
•Ribassata
•Sesto acuto
•Sesto acuto ribassato
•Sesto a tre centri
•Sesto ellittico
•Sesto acuto spigoloso
Nota: Il tipo di volta e i suoi parametri (ad es. lunghezza, altezza) possono essere modificati in seguito, permettendo di tracciare facilmente le variazioni che intervengono durante la progettazione.

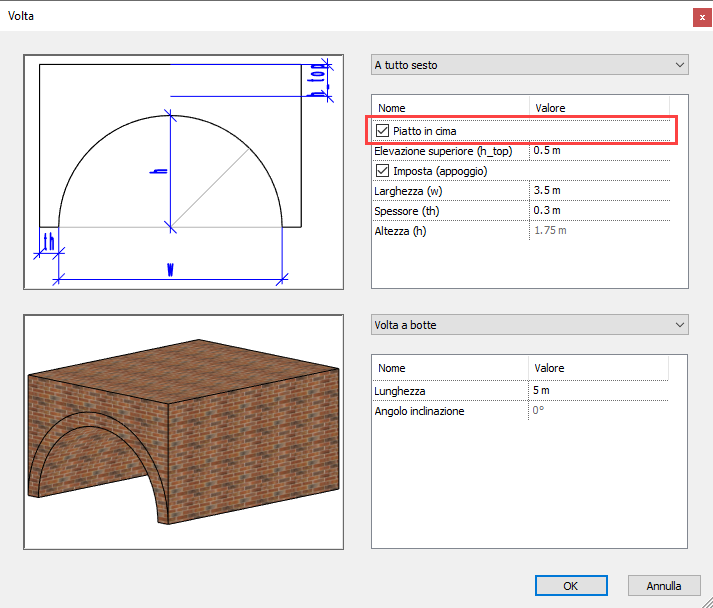

Piatto in cima
Se l'opzione "Piatto in cima" è attiva, la volta appare come un incavo nella parte inferiore del corpo del solaio, mentre il piano superiore viene preservato. La posizione del piano superiore può essere regolata tramite il valore Elevazione superiore (h_top).
Procedura passo per passo
1.Selezionare la voce di menu seguente: Architettura > Solaio > Volte
2.Dall'elenco che appare, selezionare il tipo base di volta da creare.
3.In Vista-2D, specificare:
a.il primo punto della volta
b.il secondo punto del lato più lungo
c.il terzo punto, che determina la larghezza.
Nota: Non tutti i tipi di volta utilizzano il terzo punto per specificare la larghezza. Ad esempio, nella volta a crociera, il terzo clic specifica la direzione di posizionamento della volta.
4.Nella dialogo Impostazioni volta, selezionare il sesto appropriato (sezione trasversale) all'interno del tipo di volta scelto.
Nota: Sesti diversi possono offrire parametri diversi. Ad esempio, alcuni tipi descrivono la geometria utilizzando più parametri (raggio, altezza, arco), mentre altri richiedono meno parametri.
Suggerimento: Il tipo base definisce la “logica” della volta. È possibile modificarlo in seguito se il concetto cambia durante il processo di progettazione.
