La Vista-ritaglio è uno strumento avanzato che consente di regolare la parte visibile di una vista 3D, facilitando l'analisi dettagliata del modello. Questo strumento è particolarmente utile nelle viste di sezione, di prospetto e nelle viste spaccato-3D, permettendo ai progettisti di concentrarsi su aree specifiche dell’edificio o di controllare con precisione l’estensione della vista prima della stampa.
Modifica dei limiti di sezione
Quando si visualizza una sezione, è possibile regolare i suoi limiti direttamente dalla dashboard:

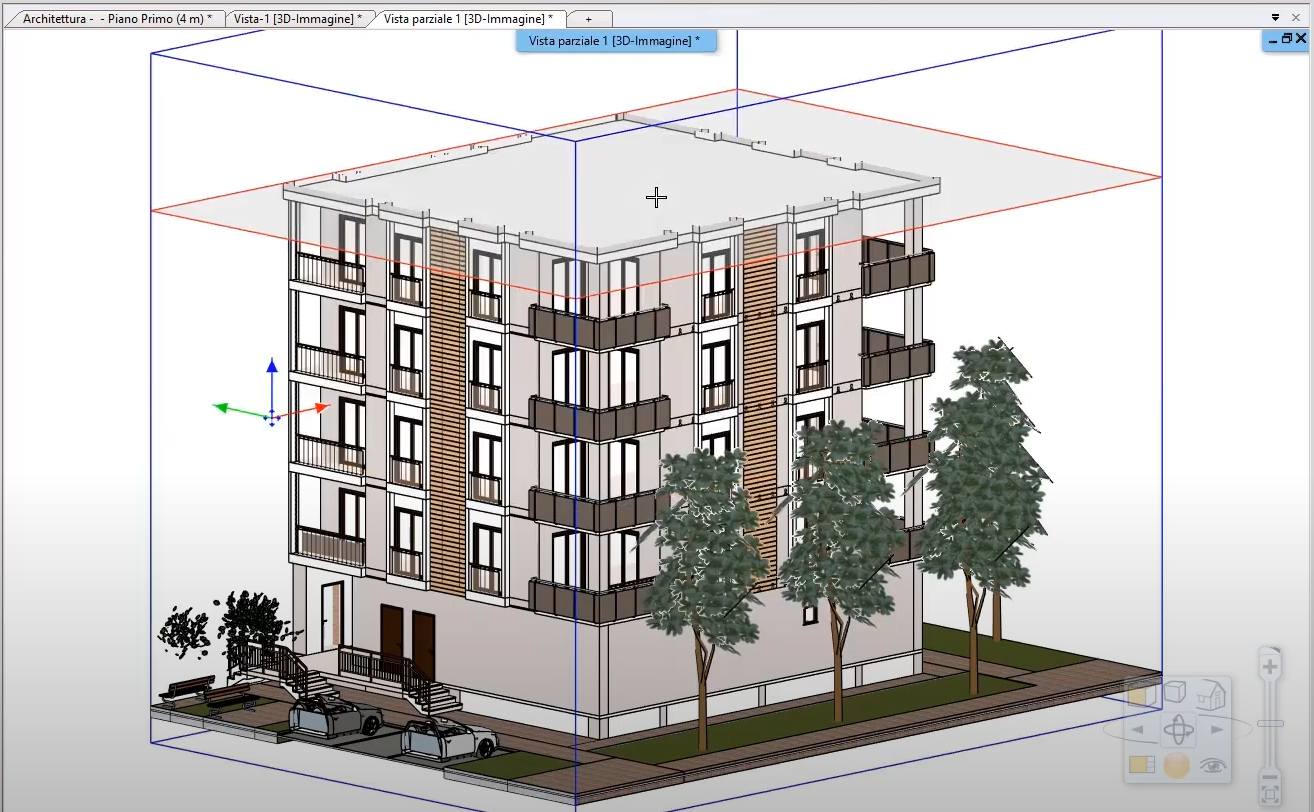

•Selezionando il pulsante corrispondente, appare una linea orizzontale rossa sulla sezione, che indica il nuovo limite superiore o inferiore;
•Il limite può essere regolato spostando il mouse; grazie alla funzione snap attivo, la linea può essere facilmente allineata a un punto o piano specifico.
Invertire la direzione della sezione
Accanto ai pulsanti di regolazione dei limiti è presente un comando per invertire la direzione di visualizzazione. Cliccandolo, la sezione viene ruotata di 180°, mostrando la parte del modello che precedentemente si trovava dietro la linea di sezione.
Questo strumento migliora la precisione nella gestione delle viste 3D, ottimizzando il flusso di lavoro per la progettazione e la documentazione.
