Il comando crea travi dritte lungo i bordi del foro del solaio.
Definizione delle proprietà

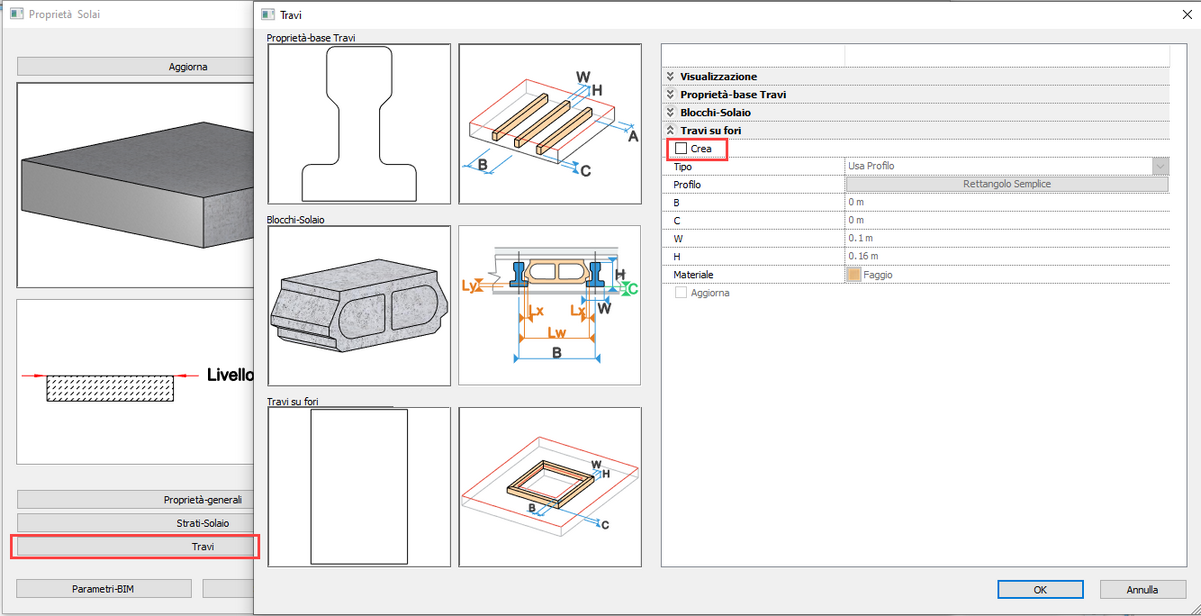

Utilizzare la scheda seguente nella dialog Travi per solai per definire le proprietà delle travi da creare:
Nome |
Contenuto |
|---|---|
Tipo |
Consente di scegliere di usare un profilo-sezione o un oggetto 3D per generare la trave |
Profilo |
Apre la libreria dei profili nel caso sia selezionata l'opzione Usa profilo, o apre il design-center nell'opzione Usa oggetto-3D |
B |
Distanza orizzontale dall'asse del profilo ai bordi del foro |
C |
Distanza verticale dal profilo al bordo inferiore del foro |
W |
Larghezza trave |
H |
Altezza trave |
Materiale |
Materiale della trave |

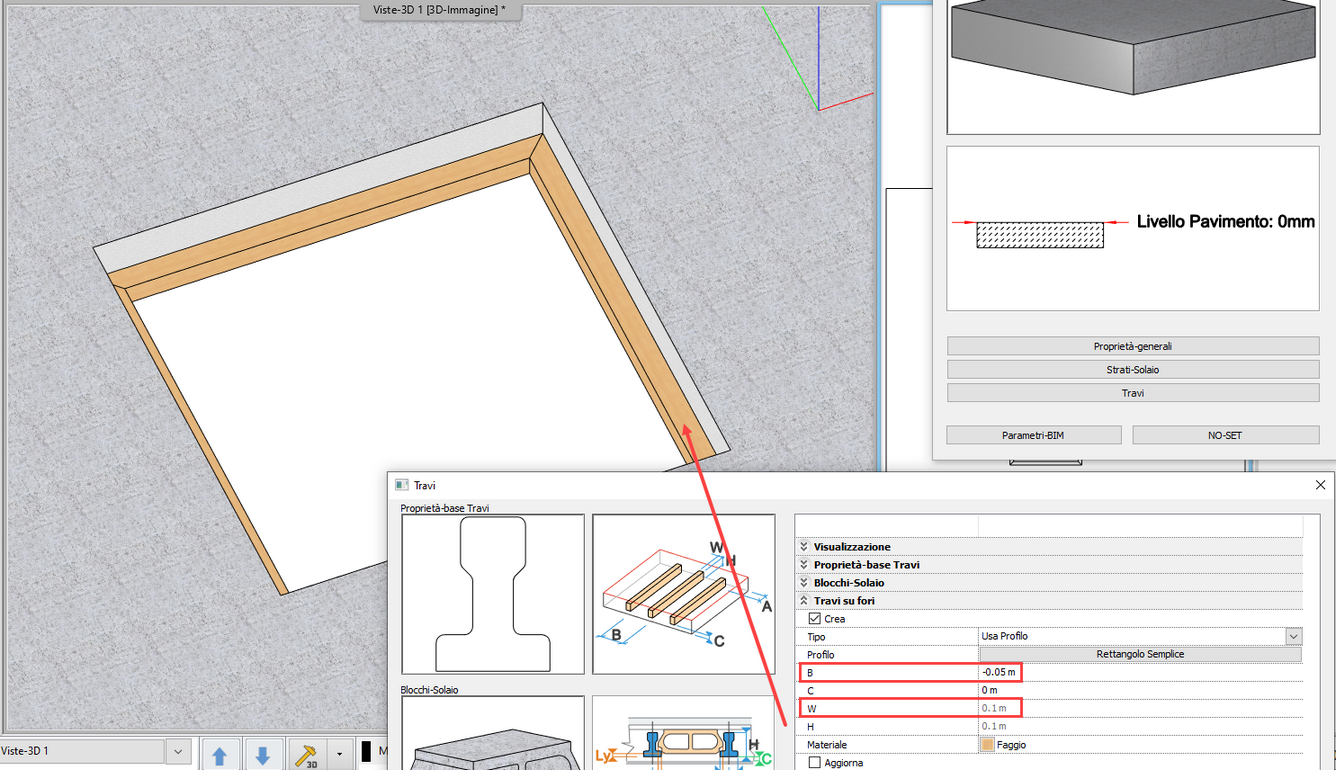

Esempio: se si desidera che le travi si adattino al bordo del foro, il valore di B deve essere la metà della larghezza con un segno negativo.
