ARCHLine.XP consente di disegnare ogni muro alla lunghezza desiderata e quindi di utilizzare le quote temporanee per posizionare esattamente i muri. Questo metodo rende più fluida la disposizione dei muri e il posizionamento e la collocazione di porte e finestre, rispetto a specificare ogni lunghezza di parete separatamente al momento della creazione.
1 Impostare la posizione di un muro rispetto a un altro muro
Per questo primo esempio, verrà utilizzata una semplice struttura rettangolare a 4 pareti, come mostrato di seguito.
- Selezionare il muro a sinistra.
- Tenere premuto SHIFT o CTRL e selezionare il muro a destra.

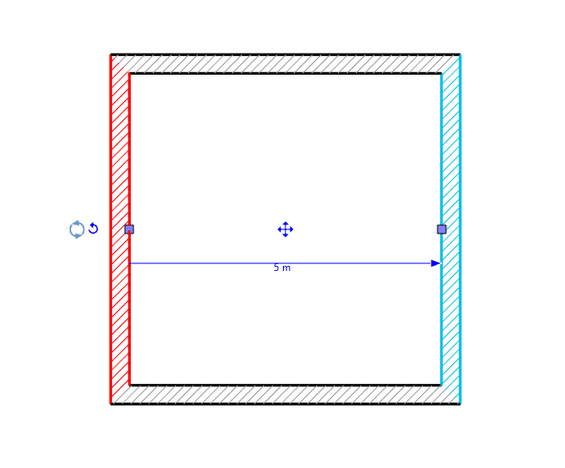

- Dopo la seconda selezione verrà visualizzata la quota temporanea.

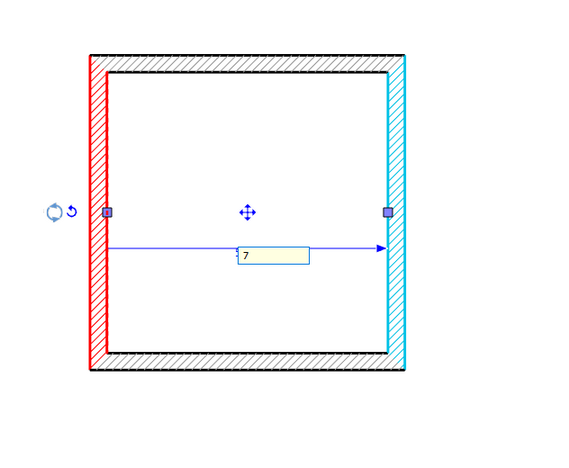

Spostando il cursore su questa quota temporanea, il cursore del mouse cambia da freccia a indice. Cliccando sul valore della quota, è possibile inserire la nuova distanza desiderata e premere Invio sulla tastiera per confermare la modifica.

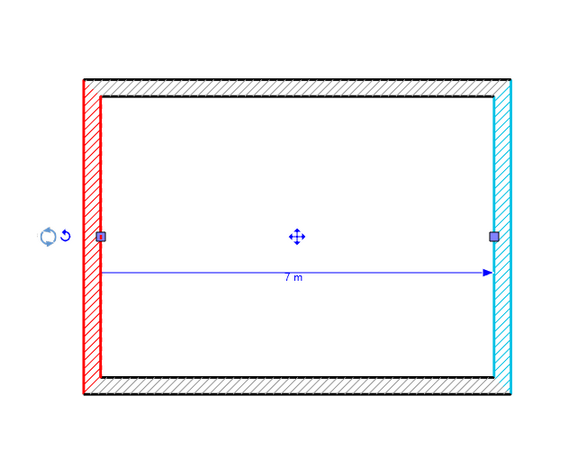

Il muro verrà spostato a sinistra o a destra per adeguarsi alla nuova distanza.
2 Spostamento relativo della posizione della parete
In questo esempio, verrà utilizzato un esempio più complesso, come illustrato di seguito.

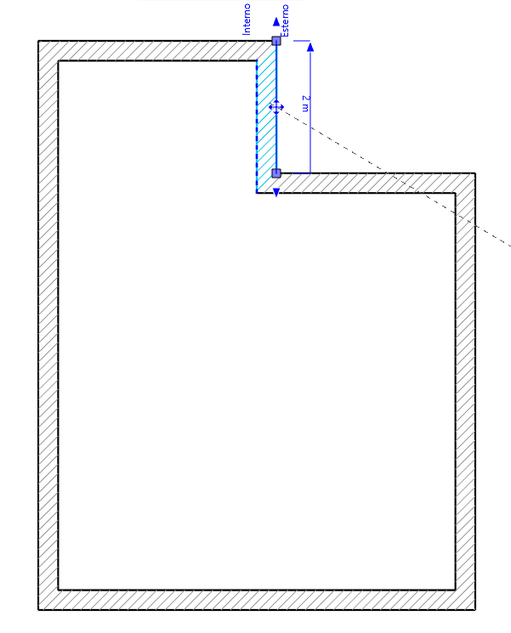

- Selezionare il primo muro.

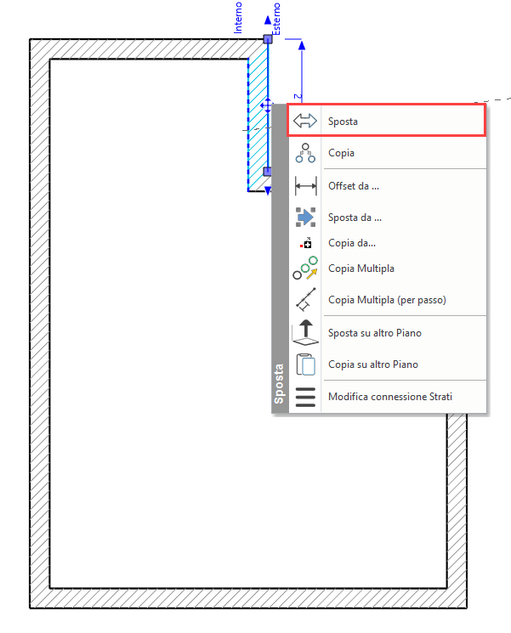

- Cliccare sul marcatore e selezionare il comando Sposta.
- Spostare il cursore a sinistra o a destra.

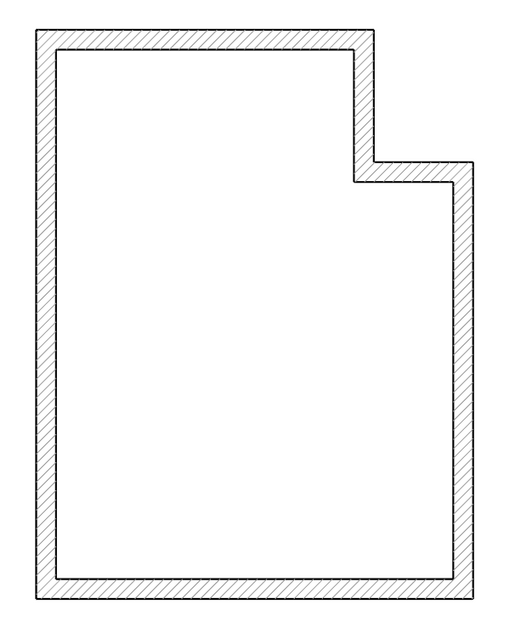

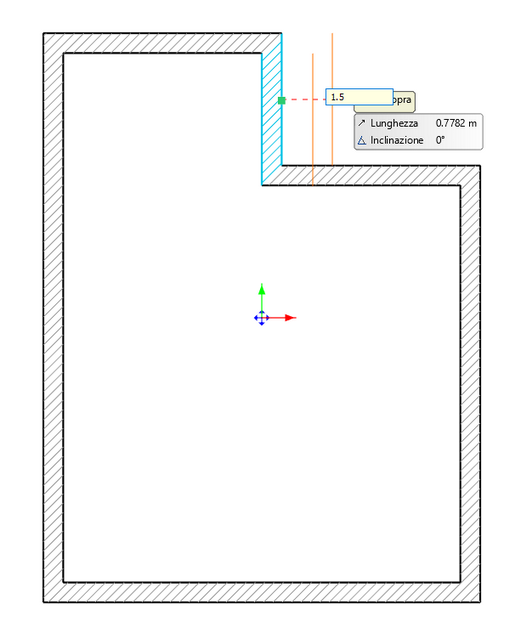

- È possibile cliccare sul disegno o inserire la distanza di spostamento desiderata (ad esempio, 1,5 m) e premere Invio sulla tastiera per confermare la modifica.
|
|
|
|
