In ARCHLine.XP 2025, la gestione delle viste parziali del modello tridimensionale è stata significativamente migliorata. Nelle versioni precedenti, la creazione di uno Spaccato-3D consentiva di scegliere se visualizzare un solo piano o tutti i livelli dell’edificio. Questa modalità, sebbene utile in alcune circostanze, limitava la flessibilità nella rappresentazione selettiva e nella gestione delle informazioni visive all'interno del modello.
Nuova funzionalità: Controllo grafico dei limiti di Sezione-3D
La nuova versione introduce la possibilità di modificare graficamente i limiti superiore e inferiore dello Spaccato-3D, consentendo all’utente di isolare esattamente la porzione di modello necessaria al processo di progettazione o di comunicazione con clienti e collaboratori.
Questa funzione permette di:
•Concentrarsi su una porzione verticale specifica dell’edificio
•Escludere piani o elementi non rilevanti
•Migliorare la leggibilità del modello in ambienti complessi
•Facilitare la verifica di dettagli costruttivi o impiantistici
Procedura di utilizzo
1.Creare una Vista-3D sezionata

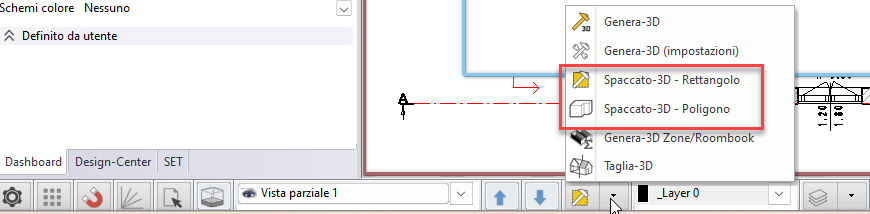

Utilizzare il comando Spaccato-3D per generare una vista parziale del modello tridimensionale.
2.Accedere alle impostazioni di sezione
Fare clic sul titolo della Vista-3D per visualizzare le opzioni contestuali disponibili.
3.Modificare i limiti di visualizzazione

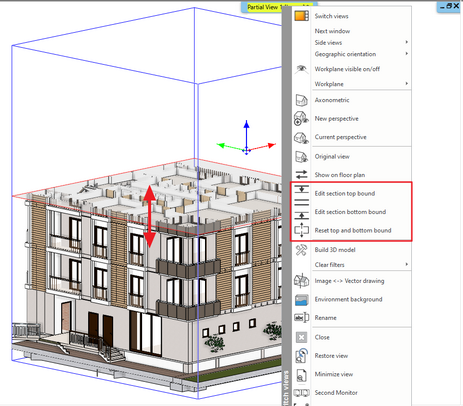

Dal menu a comparsa, selezionare:
oModifica limite superiore per definire la quota massima visibile
oModifica limite inferiore per stabilire la quota minima visibile
4.Ripristinare la vista completa
Se necessario, selezionare il comando Reset limiti superiore e inferiore per annullare le modifiche e tornare alla visualizzazione dell’intero modello.
Vantaggi operativi
•Visualizzazione più mirata e chiara delle aree di lavoro;
•Navigazione più agevole all'interno di modelli complessi;
•Maggiore efficienza nella creazione di tavole di e Sezioni-3D.
Questa funzionalità contribuisce a rendere ARCHLine.XP uno strumento ancora più potente e versatile per la progettazione architettonica avanzata in ambiente BIM.
