Il programma posiziona una sequenza di quote parallelamente al muro o al gruppo di muri selezionati, agganciandosi automaticamente ai seguenti punti speciali:
•Punti di connessione dei muri e punti finali dei muri,
•Punti finali di muri e punti finali di porte e finestre,
•Punti finali del muro e punti centrali di porte e finestre,
•Solo punti finali dei muri,
•Punti di connessione del muro e punti finali del muro con lo spessore dello strato del muro.
È possibile specificare la disposizione delle quote parallele. Utilizzare il comando Quota tutti i muri per posizionare diverse linee di quota parallele al muro in un'unica fase:
•Asse delle aperture e punti finali dei muri,
•Punti finali del telaio e del muro,
•Punto di connessione con il muro e punti finali,
•Punti finali dei muri e quote seriali,
•Altezza dei davanzali.

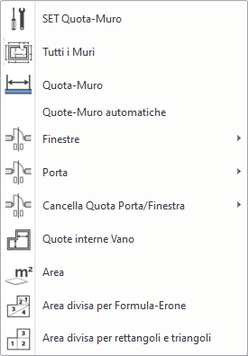

SET quota muro

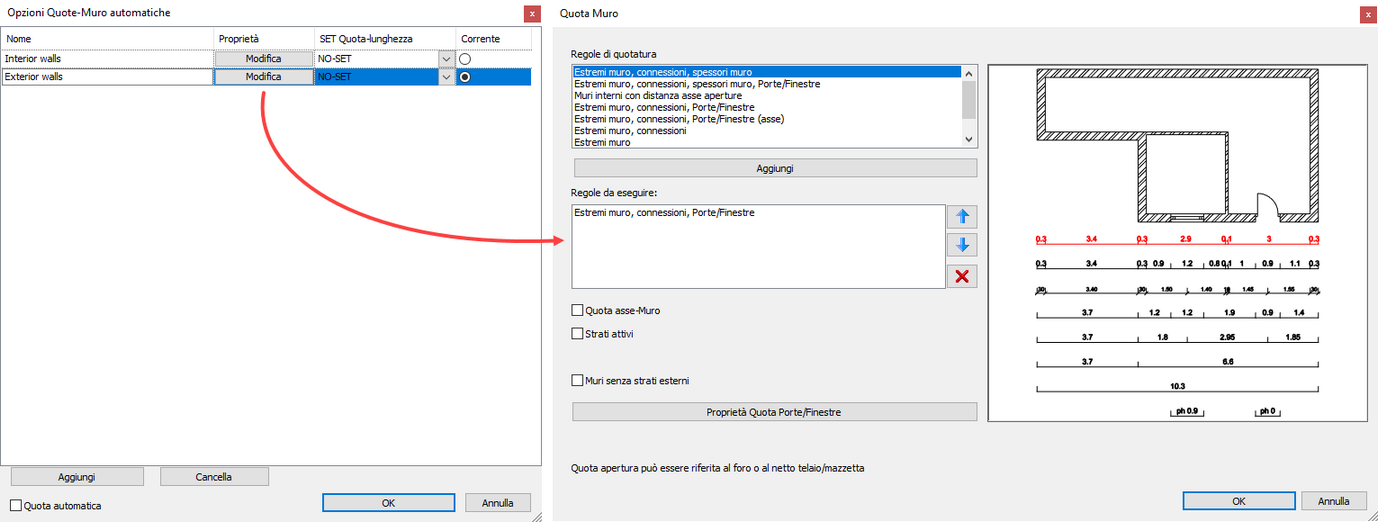

Nella dialog che compare è possibile scegliere tra una serie di SET di quota predefiniti da utilizzare per la quotatura. Per impostazione predefinita, il programma utilizza sempre il SET di quota corrente. Cliccando sul pulsante Modifica si aprirà la dialog Quota muro, in cui è possibile specificare la quota del muro e dell'apertura che si desidera utilizzare. È possibile eliminare i SET di quota esistenti e crearne di nuovi cliccando sul pulsante Aggiungi.
Tutti i muri
Con questa funzione, si selezionano prima i muri che si desidera quotare e si preme Invio per posizionare le quote alla distanza specificata dal muro.
Quota muro
Questa funzione consente di posizionare le quote per il muro selezionato. Una volta selezionato il muro, la quota per il SET selezionato viene visualizzata automaticamente e può essere posizionata a qualsiasi distanza dal muro.
Quote muro automatiche
Quando questa funzione è attivata, il programma genera automaticamente le quote del muro quando si posizionano i muri e le aggiorna automaticamente quando si posizionano le finestre.
Finestre
La quota impostata nella dialog delle proprietà della finestra viene applicata automaticamente dal programma. È possibile applicare la quota solo alle finestre selezionate o a tutte le finestre di un determinato piano.
Porte
La quota impostata nella dialog delle proprietà delle porte viene applicata automaticamente dal programma. È possibile applicare la quota solo alle porte selezionate o a tutte le porte di un determinato piano.
Cancella quota porta/finestra
Le quote applicate vengono cancellate dal programma per quel piano.
Quote interne vano
Permette di posizionare le quote verticali e orizzontali di una stanza sulla planimetria.
Area
Utilizzare il puntatore per selezionare un'area della planimetria, quindi spostare la casellina che indica il valore dell'area. Questo metodo consente di specificare facilmente l'area di stanze specifiche.
Area divisa per formula-erone
Il programma divide l'area selezionata in triangoli, calcola le aree dei triangoli e fornisce le dimensioni dell'area selezionata.
Area divisa per rettangoli e triangoli
È possibile misurare l'area di una stanza (o di un altro profilo chiuso) e sovrapporre il valore risultante al disegno.
