Il blocco posizionato in tavola di stampa non è un semplice blocco 2D: esso mantiene una connessione diretta con la vista da cui è derivato.
Il blocco può essere aperto con un clic destro e selezionando la voce Apri blocco, consentendo così la modifica del contenuto in modalità analoga a un normale blocco 2D.
Si sconsiglia tuttavia di intervenire direttamente sulla geometria interna del blocco, poiché eventuali modifiche verranno annullate in fase di aggiornamento, sia del blocco stesso che della tavola di stampa. Questo comportamento è dovuto alla relazione dinamica e unidirezionale tra la vista sorgente e il blocco derivato, che ne garantisce la sincronizzazione automatica.

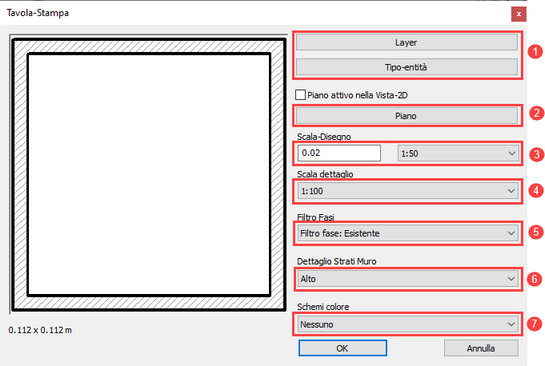

1. Accedendo alle proprietà di un blocco-ritaglio riferito ad una Vista-2D è possibile filtrare il contenuto del ritaglio per layer e per entità in maniera indipendente da quanto contenuto nella vista di lavoro.
2. L'opzione Piano permette di selezionare quale piano dell’edificio deve essere rappresentato nel ritaglio della vista 2D importata.
3. L'opzione scala-disegno permette di impostare la scala del disegno, sia come valore numerico (es. 0,01) che come rapporto (es. 1:100).
4. L'opzione scala dettaglio influisce sul livello di dettaglio di porte, finestre mostrando più o meno particolari a seconda della scala scelta.
5. L'opzione per le fasi consente di decidere quali fasi del progetto visualizzare (esistente, nuovo, demolito) nel caso in cui il progetto sia stato redatto utilizzando le fasi di progetto.
6. L'opzione dettaglio strati muro regola la rappresentazione delle murature le quali possono essere rappresentate in maniera più o meno dettagliata.
7. L'opzione per gli schemi colore permette di ricolorare gli elementi in base alle loro proprietà, condizioni e valori. Gli schemi colore devono essere creati tramite l’apposito comando situato nel menù Quote della Ribbon Bar.
