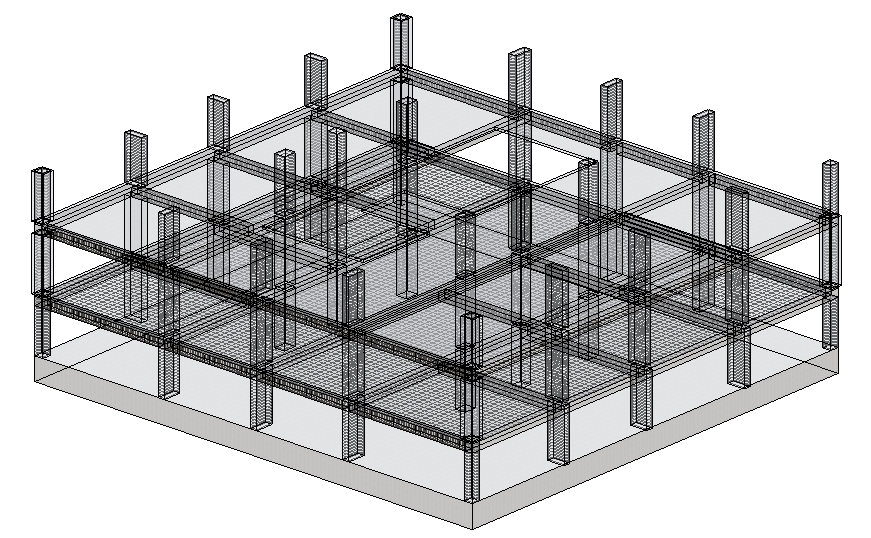

La funzione Armature consente il rinforzo dettagliato di elementi in cemento armato, come travi, colonne e solai, direttamente all'interno del modello BIM. Grazie alla nuova interfaccia utente, creare la struttura di rinforzo desiderata è più facile e veloce che mai. È possibile utilizzare forme di rinforzo predefinite e personalizzate, consentendo al modello di adattarsi con precisione alle reali esigenze strutturali. Le Armature sono collegate alla geometria degli elementi in calcestruzzo, fornendo una documentazione tecnica precisa e computi metrici per la costruzione.
Nota: lo strumento Armature è disponibile solo nella versione Professional.
Posizione del comando: Strutture > Armature.

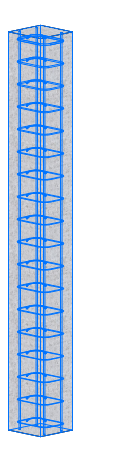

È possibile aggiungere rapidamente e facilmente rinforzi in tondino di ferro alle colonne già posizionate utilizzando profili integrati o forme personalizzate. Attivando il comando Strutture > Armatura, diventano disponibili le impostazioni di armatura per colonne, travi e solai. L'interfaccia di modifica può essere aperta anche cliccando sull'icona grigia dell'armatura che appare al centro degli elementi strutturali selezionati nel progetto.
Proprietà

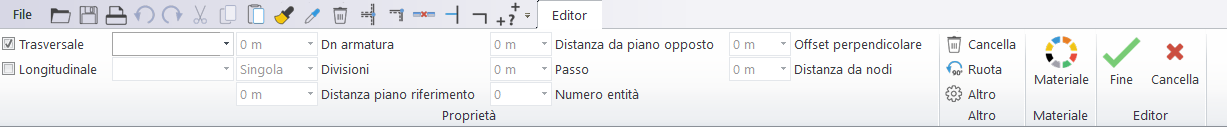

Nel pannello visualizzato, attivando la prima riga è possibile definire le proprietà del profilo dell'armatura orizzontale, mentre attivando la seconda riga è possibile definire il profilo dell'armatura verticale. Qui è possibile impostare il tipo di profilo, il diametro dell'acciaio e il posizionamento.
Altro
Il profilo dell'armatura selezionato (orizzontale o verticale) può essere eliminato utilizzando il pulsante Elimina nella sezione Altro. Nella stessa zona è possibile ruotare il profilo selezionato e aprire la dialog Proprietà armatura.
Materiale e Editing
Nella sezione Materiale è possibile definire il materiale assegnato al tondino. Le modifiche possono essere salvate cliccando sulla spunta verde, mentre l'icona con la X chiude l'editor senza salvare.
Più informazioni sulle Armature
