ARCHLine.XP supporta la modifica dei Blocchi.
È possibile aggiungere o rimuovere elementi, sostituirli con un altro Blocco e aggiornare le istanze del Blocco.
La modifica o la ridefinizione di un Blocco modifica l'aspetto di tutte le istanze del blocco nella vista.
Per modificare tutte le istanze presenti nella vista, selezionare un Blocco e poi scegliere uno dei seguenti comandi.

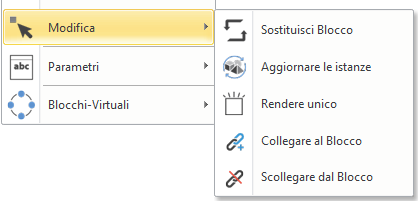

Posizione comando: Disegno CAD > Blocco > Modifica.
Comando |
Cosa fa? |

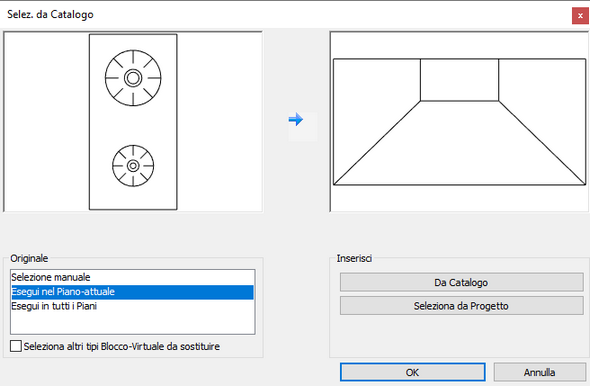

Sostituisci Blocco |
Consente di sostituire un blocco A con un blocco B.
|
Aggiornare le istanze |
L'aggiornamento dei blocchi con lo stesso nome consente di aggiornare contemporaneamente tutte le istanze inserite nella vista. |
Rendere unico |
Consente di creare automaticamente una versione “generica” per differenziarla dal blocco originario salvato in catalogo. |
Collegare al Blocco |
Questo comando consente di aggiungere nuovi elementi a un blocco esistente. Alla chiusura del comando, tutte le istanze inserite nella vista vengono aggiornate automaticamente. |
Scollegare dal Blocco |
Questo comando consente di scollegare elementi da un blocco esistente. Alla chiusura del comando, tutte le istanze inserite nel disegno vengono aggiornate automaticamente. |
