Una linea collega due punti, definendo così una linea sulla pianta. Le linee tracciate una dopo l'altra agiscono come elementi indipendenti, senza interagire tra loro.

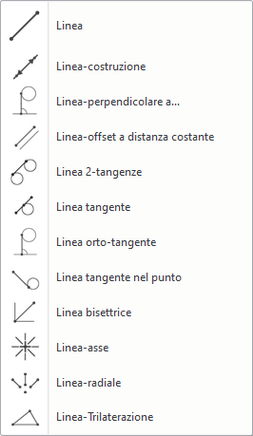

Posizione comando: Disegno CAD > Linea.
Disegno linee:
1. Inserire il punto di partenza della linea.
2. Inserire il punto finale della linea.
3. ( facoltativo) Ripetere il punto 2 per creare linee collegate.
Tasti di modifica:
- Shift = Blocca la direzione in orizzontale, verticale e diagonale.
- La distanza e l'angolo possono essere specificati come segue, ad esempio: (1 unità di distanza sotto i 45 gradi).
- Nel sistema di coordinate assolute: 1<45.
- Nel sistema di coordinate relative: @1<45.
- Nelle espressioni aritmetiche è possibile inserire i valori e i simboli delle operazioni (addizione, sottrazione, moltiplicazione o divisione).
