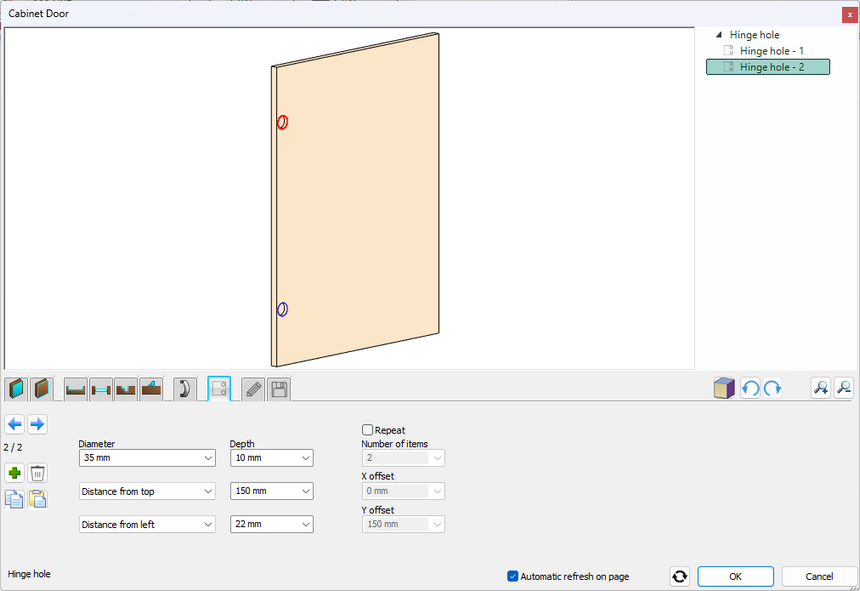

Nella scheda Fori cerniere è possibile definire i fori per le cerniere (da ARCHLine.XP 2024).

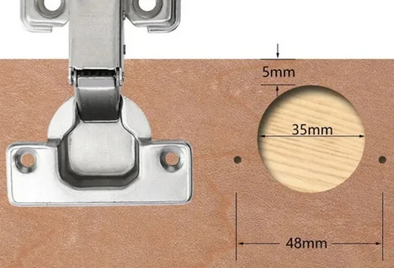

Per impostazione predefinita, i fori delle cerniere sono praticati con un diametro standard di 35 mm. La misura dal bordo laterale della porta è standard a 22,5 mm dal centro del foro.
Diametro
È possibile specificare il diametro del foro. Per impostazione predefinita, l'elenco contiene i valori più comuni di 35 mm e 26 mm.
Offset
Per specificare lo spostamento a sinistra o a destra del foro o la distanza dal bordo superiore o inferiore, utilizzare i valori disponibili nei menu a tendina o inserire valori diversi nei campi di immissione.
Profondità del foro della cerniera
È possibile specificare fino a che punto il foro deve scavare nella parte anteriore del mobile.

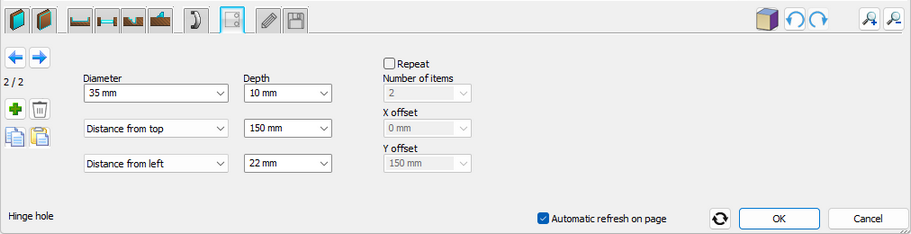

Aggiunta/eliminazione di fori per cerniere e passaggio da un foro all'altro
Per un'anta di un mobile, è possibile definire più fori per le cerniere.
- Dopo aver specificato le proprietà di un foro per cerniera, cliccare sul pulsante
per aggiungere il foro per cerniera all'anta del mobile.
- Se si desidera aggiungere altri fori per cerniere, cliccare sul pulsante
e impostare le proprietà. Per aggiungere il foro per cerniera, cliccare sul pulsante . Per annullare la definizione del nuovo foro per cerniera, cliccare sul pulsante
.
- Ripetere i passaggi precedenti fino a raggiungere il numero di fori per le cerniere desiderato.
- Per eliminare la creazione di un foro cerniera, cliccare sul pulsante
.
- Il nuovo foro della cerniera che non è ancora stato aggiunto è rappresentato dal colore verde nell'anteprima. Il foro della cerniera precedentemente aggiunto e selezionato è rappresentato dal colore rosso nell'anteprima. I fori per cerniere aggiunti in precedenza e non selezionati sono rappresentati dal colore blu nell'anteprima.
Copia e incolla
Nelle pagine Inserti, Fori, Profili sottratti e Profili aggiunti è possibile copiare alcune proprietà da un elemento all'altro. La funzione agisce solo all'interno delle stesse pagine tra gli elementi. Verranno copiate tutte le proprietà che non riguardano la forma e la posizione di un profilo frontale.
- Dopo aver specificato le proprietà di un elemento effettivo (esistente o nuovo), cliccare sul pulsante copia.
- Per modificare le proprietà di un elemento esistente o per creare un nuovo elemento, cliccare sul pulsante incolla.
