In ARCHLine.XP 2025 è possibile applicare filtri alla Vista-Sezione per gestire la visibilità delle entità in base alle loro classi. Questa funzionalità consente di creare rappresentazioni più chiare e focalizzate del progetto, facilitando il controllo visivo e la documentazione.
Attivazione del filtro
Per accedere allo strumento, selezionare il comando "Filtro entità su sezione".

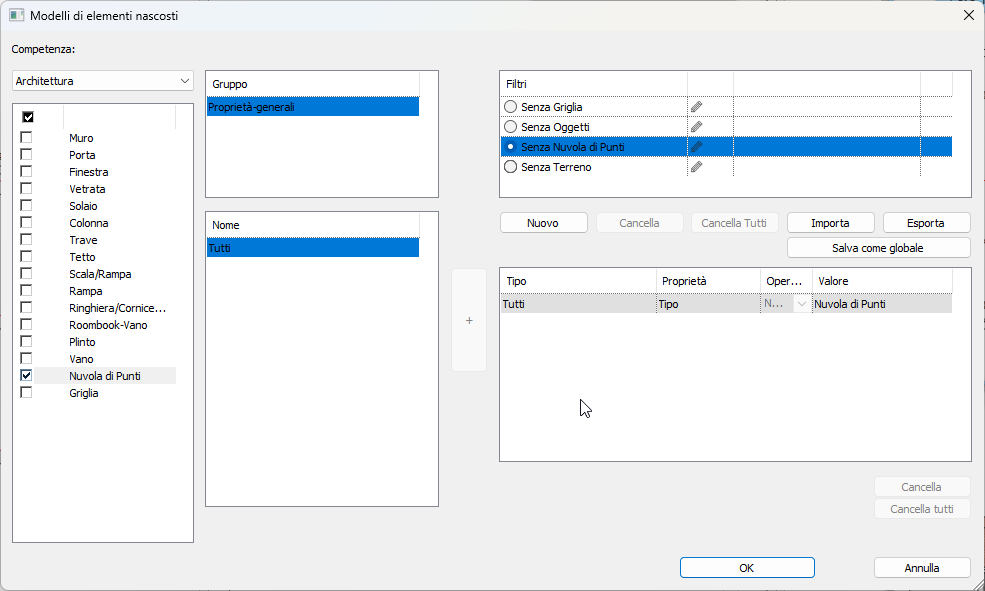

Creazione di un filtro personalizzato
Oltre ai filtri predefiniti, l’utente può definire filtri personalizzati basati su classi di entità e proprietà specifiche. Per creare un nuovo filtro:
1.Cliccare su "Aggiungi" per aprire la finestra di dialogo di configurazione;
2.Selezionare la sezione a cui applicare il filtro;
3.Contrassegnare le classi di entità da filtrare;
4.Specificare il gruppo e nome per il filtro, utile per organizzarne la ricerca e la selezione;
5.Utilizzare il pulsante freccia per spostare le entità selezionate nell’elenco attivo;
6.Cliccare su "OK" per salvare il nuovo filtro.
Applicazione del filtro
Per applicare il filtro personalizzato:
•Aprire la finestra delle proprietà della Vista-Sezione;
•Selezionare il filtro desiderato dall’elenco disponibile;
Nota importante: il filtro funziona per esclusione. Le classi di entità incluse nel template non verranno visualizzate nella sezione.
Esempio: Visualizzazione della sezione senza nuvola di punti.
