Con questo strumento è possibile modificare, allineare e unire elementi 2D e 3D.

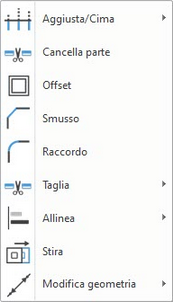

Posizione comando: Edit > Edit.
Aggiusta/cima
Con questa funzione è possibile collegare vari elementi del disegno. Se i muri o gli elementi di disegno 2D non si uniscono, è possibile utilizzare questa funzione per unirli.
Cancella parte
Questo comando consente di eliminare la parte di un elemento compresa tra i due punti di intersezione (o punti finali) più vicini al punto selezionato. Se l'elemento non ha intersezioni con altri elementi o ne ha una sola, questo comando corrisponde a quello di cancellazione.
Offset
Con questo comando è possibile creare una linea parallela della stessa lunghezza dell'elemento selezionato.
Smusso
Questo comando consente di disegnare uno smusso di un angolo specifico tra due elementi selezionati.
Raccordo
Questo comando consente di raccordare automaticamente gli oggetti selezionati.
Taglia
Questo comando consente di tagliare gli elementi in più sezioni. Sono disponibili diverse funzioni per i vari contesti.
Allinea
Con questi comandi il posizionamento degli elementi rispetto agli altri può essere modificato e regolato con precisione.
Stira
Questo comando consente di allungare gli elementi selezionati, inserendo dei valori numerici o graficamente.
Modifica geometria
Con questi comandi è possibile modificare la geometria degli elementi selezionati.
