ARCHLine.XP 2025 introduce strumenti avanzati per la progettazione integrata degli impianti elettrici, estendendo le funzionalità disponibili oltre il semplice posizionamento di interruttori, prese e punti luce, fino a includere la modellazione completa delle canalizzazioni elettriche.
Questa evoluzione permette ai progettisti di documentare in modo più dettagliato e realistico l’intero sistema impiantistico, migliorando la qualità della progettazione e la comunicazione tra le figure coinvolte nel processo edilizio.
Modellazione delle Canaline
ARCHLine.XP consente di disegnare condotti elettrici personalizzati, selezionando tra:
•Canaline rigide, per percorsi lineari e installazioni a vista o in traccia;
•Canaline flessibili, per situazioni complesse o spazi tecnici irregolari.

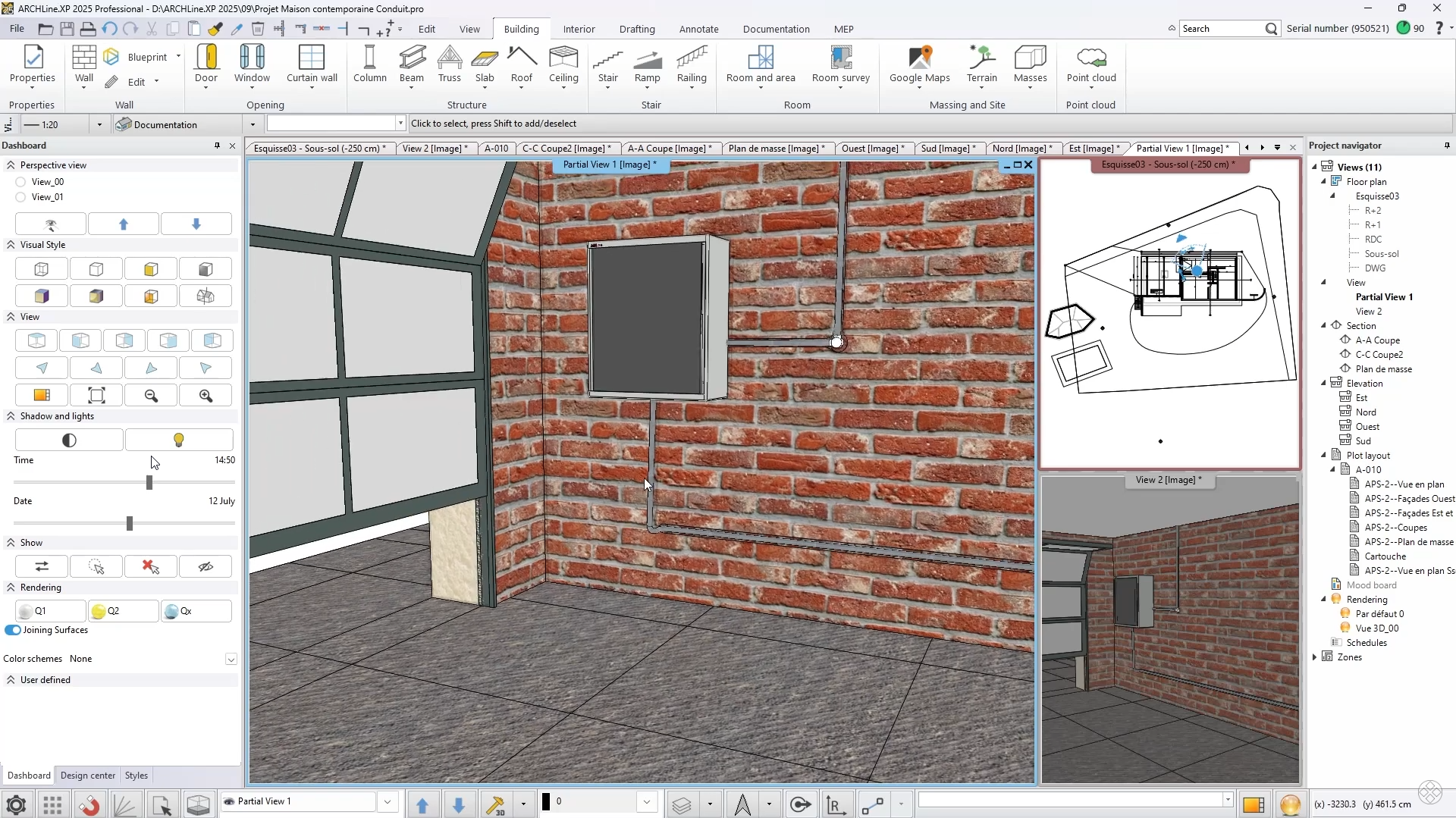

Entrambe le tipologie possono essere inserite direttamente in Vista-2D oppure modellate nella Vista-3D, offrendo massima libertà di progettazione e maggiore controllo visivo sulla disposizione degli impianti.
Definizione del Percorso
Durante la definizione del tracciato delle canaline, è possibile:
•Impostare piani di riferimento multipli, per adattarsi alle diverse altezze di installazione (es. sottotraccia, a parete, a soffitto);
•Definire curve e raccordi per seguire l’andamento architettonico;
•Regolare lunghezza e direzione dei segmenti in modo preciso, anche mediante input numerico;
•Integrare i condotti con gli elementi terminali dell’impianto, garantendo un collegamento coerente tra i componenti.
Controllo e Documentazione
La progettazione dei condotti offre:
•Verifica del percorso direttamente nella vista 3D;
•Aggiornamento automatico del modello per modifiche architettoniche;
•Esportazione in abachi e computi, con misurazioni precise delle lunghezze e materiali impiegati;
•Inserimento nei layout di stampa come parte della documentazione tecnica del progetto.
Vantaggi
Questa funzionalità rappresenta un passo importante verso una progettazione BIM-oriented degli impianti, offrendo:
•Maggiore realismo progettuale;
•Migliore coordinamento interdisciplinare;
•Facilità nella verifica delle interferenze;
•Ottimizzazione della fase esecutiva in cantiere.
