Questa opzione consente di collegare il file IFC, DWG, RVT all'interno del progetto ARCHLine.XP come riferimento esterno. Qualsiasi modifica al modello collegato verrà visualizzata anche nel progetto ARCHLine.XP quando il disegno/modello viene ricaricato.
Collegamento di file IFC in ARCHLine.XP
Il collegamento dei file IFC è consigliato a scopo di coordinamento. Non genera elementi ARCHLine.XP nativi perché tutti gli elementi rimangono IFC Element.

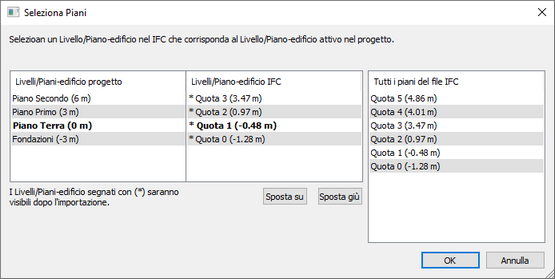

Rappresentazione dei piani
È possibile scegliere di visualizzare il modello IFC come un oggetto sulla planimetria, oppure il programma cerca di abbinare i piani di progetto con i piani specificati nel modello IFC.
Posizionamento
Quando si collega un file al progetto ARCHLine.XP, è possibile specificare il posizionamento della geometria in ingresso rispetto al progetto ospitante.
• È possibile utilizzare il posizionamento automatico per posizionare la geometria in entrata con le coordinate originali.
• Il posizionamento manuale consente di posizionare l'origine della geometria in ingresso in un punto specifico.
Info
La barra dashboard mostra le informazioni sul file collegato selezionato e i suoi parametri.
IFC
Il collegamento di un file IFC inserisce un modello IFC nel progetto corrente come riferimento esterno (XREF). Non è possibile modificare il modello IFC quando è collegato, ma il collegamento del file IFC consente di visualizzare e usare gli snap del modello in 2D/3D. È possibile adattare il proprio progetto al lavoro di un altro collaboratore, ad esempio dal progetto di interni al modello architettonico. Quando il file IFC originale viene aggiornato, è possibile aggiornare il collegamento ricaricandolo nella dialog Gestione collegamenti.
Revit RVT
Il file RVT collegato inserisce un modello Revit nel progetto corrente come riferimento esterno (XREF). Non è possibile modificare il modello Revit quando è collegato, ma il collegamento del file RVT consente di visualizzare e usare gli snap del modello in 2D/3D. È possibile adattare il proprio progetto al lavoro di un altro collaboratore, ad esempio dal progetto di interni al modello architettonico. Quando il file RVT originale viene aggiornato, è possibile aggiornare il collegamento ricaricandolo nella dialog Gestione collegamenti.
