È possibile scegliere tra diverse opzioni di misurazione degli archi circolari.
Posizione: Quote > Arco.

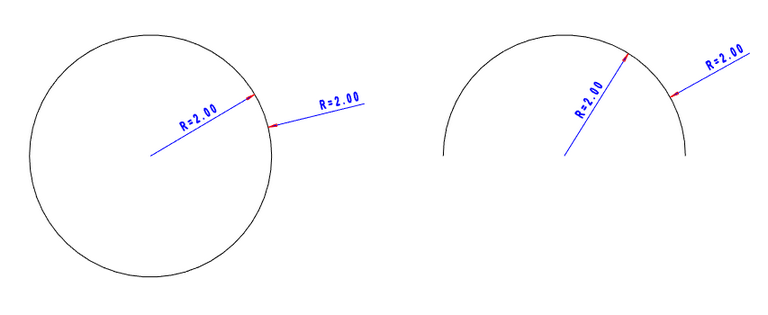

Raggio
Questo comando crea la quotatura del raggio di un cerchio o di un arco di cerchio. La linea di quotatura può essere posizionata all'esterno o all'interno del cerchio. Se è all'interno del cerchio, il punto di partenza è il centro del cerchio e il testo viene posizionato al centro del raggio. Se la linea di quota è posizionata all'esterno del cerchio, il testo viene posizionato nel punto in cui si clicca.

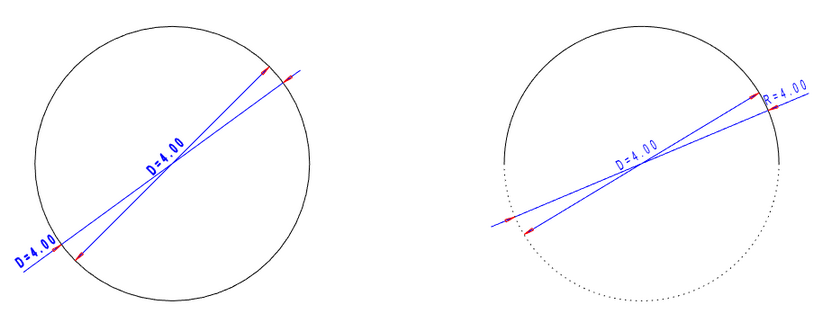

Diametro
Questo comando crea la quotatura del diametro di un cerchio. La linea di quotatura attraversa il punto centrale del cerchio e il punto specificato. Il testo può essere posizionato all'esterno o all'interno del cerchio. Se la linea di quota è all'esterno del cerchio, il testo viene posizionato nel punto in cui si clicca, altrimenti viene posizionato al centro del diametro.
Quota-Diametro esterna
Questo comando crea anche la quotatura del diametro di un cerchio. Qui è possibile specificare l'angolo della linea di quotatura (e l'asse X positivo). La quotatura può essere posizionata sia all'esterno che all'interno del cerchio.
