Menu Namirial BIM > Computo Metrico

Il comando <Computa Modello>, elabora il modello architettonico, lo prepara per il computo metrico, e lo trasmette a Namirial Regolo BIM.

In questa guida viene descritto il procedimento per trasmettere correttamente in modello architettonico. Per informazioni più dettagliate si prega di consultare il manuale di Namirial Regolo BIM.

Premere il comando

clip0072

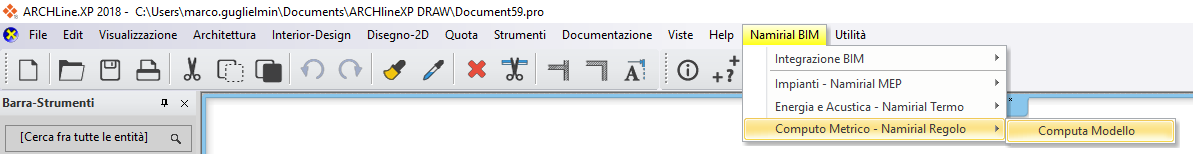

Menu Namirial BIM - Interfaccia Classic di ARCHLine.XP

clip0071

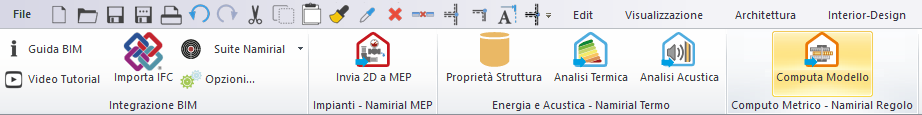

Menu Namirial BIM - Interfaccia Ribbon di ARCHLine.XP

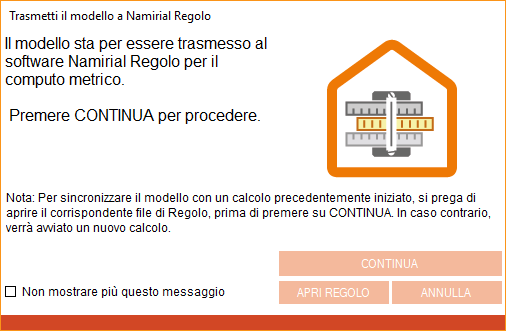

Appare la Dialog:

clip0073

Namirial Regolo BIM è in grado di allineare le nuove revisioni di un modello al file di computo iniziato in precedenza, in questo modo è possibile salvare il lavoro e continuarlo in un secondo momento.

Il file di computo di Regolo BIM ed il File di progetto architettonico ARCHLine.XP, vengono salvati come due file distinti, è possibile quindi lavorare anche in modo disgiunto tra soggetti diversi, e riallineare gli aggiornamenti solo all'occorrenza.

Nota: Regolo BIM è un software che gestisce il "computo parametrico" proveniente da un modello BIM. Tutte le operazioni relative alla Stampa, la contabilità e altro possono essere gestite aprendo il file di Regolo BIM attraverso il software Regolo.

Per avviare un nuovo computo:

1.Assicurarsi che Regolo BIM non sia aperto sul file di computo corrispondente al progetto architettonico

2.Premere <CONTINUA>

Il modello viene visualizzato in un nuovo documento di Regolo BIM.

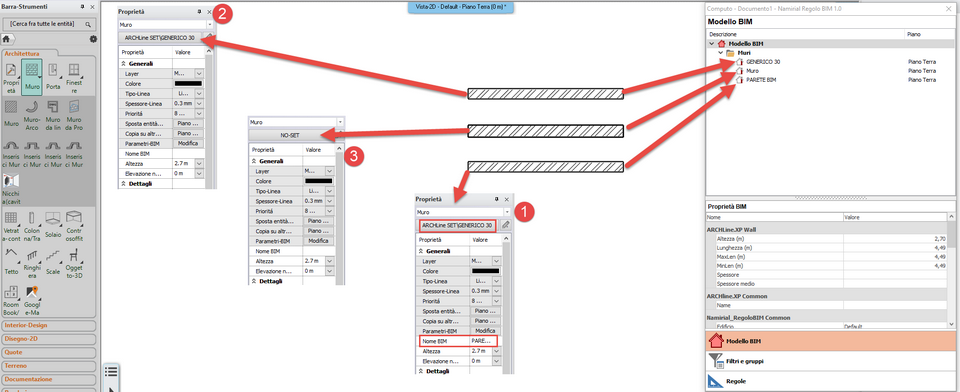

Regolo organizza su un menù ad albero tutte le entità del modello BIM, denominandole con il seguente ordine di priorità:

1) "Nome BIM", tale nome può essere impostato attraverso i parametri BIM dell'elemento, o può arrivare già compilato nel caso si importi un modello IFC. Viene Ignorato il SET.

2) "SET ARCHLine", il criterio di denominazione e classificazione delle tipologie di entità simili in ARCHLine.XP.

2) "Tipologia", seguita da una numerazione progressiva. Es. Muro, Muro [1], Muro [2], ...

clip0074

Salvataggio

Nel momento in cui viene salvato il file di Regolo BIM, il software propone come posizione e nome di default la posizione ed il nome del file architettonico.

Questo non è un vincolo, ma favorisce una più chiara catalogazione dei propri file.

clip0048

L'immagine raffigura il file di Namirial Termo, tuttavia viene adottato lo stesso criterio anche per Namirial Regolo BIM.

Per allineare modifiche geometriche ad un file di calcolo precedentemente iniziato:

1.Cliccare il Tasto <APRI>, viene avviato Namirial Regolo BIM

2.Aprire il file di computo corrispondente al progetto architettonico

3.Premere <CONTINUA>

Se Regolo BIM è già aperto sul file corretto, è possibile ignorare i punti 1 e 2.

Se Regolo BIM è già aperto, ma su un file non corrispondente al progetto architettonico, viene avviata un'altra istanza del software e viene avviato un nuovo computo.
